MOTOR BAKAR DIESEL

JURUSAN TEKNIK MESIN FAKULTAS TEKNOLOGI INDUSTRI UNIVERSITAS BUNG HATTA

KATA PENGANTAR

Dalam buku ajar Teori Mesin Disel mahasiswa diarahkan untuk mempelajari dan memahami teori dasar kerja Mesin Disel beserta komponen-komponennya. Uraian teori dasar kerja Me sin Disel membahas siklus dasar termodinamika baik untuk siklus tekanan tetap atau siklus Disel. Pembahasan teori dasar juga menyinggung bahan-bakar sebagai sumber energi khususya bahan-bakar solar. Perhitungan-perhitungan dasar tentang konsep efisiensi dan cara meningkatkan performa dari Mesin Disel mendapatkan porsi yang cukup banyak dalam buku ajar Teori Mesin Disel, dengan harapan mahasiswa mampu menganalisa mesin dan menentukan cara bagaimana me sin bekerja lebih efisien. Komponen-komponen me sin dipaparkan dengan memberikan alat peraga dalam laboratorium.

DAFTAR ISI HALAMAN JUDUL ---------------------------------------------------------------------------i KATA PENGANTAR ------------------------------------------------------------------------ii DAFTAR ISI------------------------------------------------------------------------------------ii BAB 1 DASAR MOTOR BAKAR 1.1. Sejarah Motor Bakar-------------------------------------------------------------------1 1.2. Siklus 4 Langkah dan 2 Langkah --------------------------------------------------5 1.3. Daftar Istilah-Istilah Pada Motor Bakar--------------------------------------------7 BAB 2 SIKLUS MOTOR BAKAR 2.1. Siklus Termodinamika Motor Bakar----------------------------------------------12 2.2. Menghitung Efiseinsi Siklus Udara Ideal----------------------------------------17 BAB 3 PRESTASI MESIN 3.1. Propertis Geometri Silinder---------------------------------------------------------20 3.3. Perhitungan Daya Mesin------------------------------------------------------------24 3.4. Efisiensi Mesin-------------------------------------------------------------------------34 BAB 4 KOMPONEN MESIN 4.1. Mesin Motor Bakar -------------------------------------------------------------------37 4.2. Bagian Mesin --------------------------------------------------------------------------37 BAB 5 KELENGKAPAN MESIN 5.1 Sistem Pelumasan---------------------------------------------------------------------49 5.2. Sistem Pendinginan -----------------------------------------------------------------57

BAB 1 DASAR MOTOR BAKAR

Motor bakar merupakan salah satu jenis mesin penggerak yang banyak dipakai Dengan memanfaatkan energi kalor dari proses pembakaran menjadi energi mekanik. Motor bakar merupakan salah satu jenis mesin kalor yang proses pembakarannya terjadi dalam motor bakar itu sendiri sehingga gas pembakaran yang terjadi sekaligus sebagai fluida kerjanya. Mesin yang bekerja dengan cara seperti tersebut disebut mesin pembakaran dalam. Adapun mesin kalor yang cara memperoleh energi dengan proses pembakaran di luar disebut mesin pembakaran luar. Sebagai contoh mesin uap, dimana energi kalor diperoleh dari pembakaran luar, kemudian dipindahkan ke fluida kerja melalui dinding pemisah. Keuntungan dari mesin pembakaran dalam dibandingkan dengan mesin pembakaran luar adalah kontruksinya lebih sederhana, tidak memerlukan fluida kerja yang banyak dan efesiensi totalnya lebih tinggi. Sedangkan mesin pembakaran luar keuntungannya adalah bahan bakar yang digunakan lebih beragam, mulai dari bahan bakar padat sampai bahanbakar gas, sehingga mesin pembakaran luar banyak dipakai untuk keluaran daya yang besar dengan banan bakar murah. Pembangkit tenaga listrik banyak menggunakan mesin uap. Untuk kendaran transpot mesin uap tidak banyak dipakai dengan pertimbangan kontruksinya yang besar dan memerlukan fluida kerja yang banyak 1.1. Sejarah Motor Bakar Sejarah motor bakar mengalami perkembangan yang menggembirakan sejak tahun 1864. Pada tahun tersebut Lenoir mengembangkan mesin pembakaran dalam tanpa proses kompresi [gambar 1.1]. Campuran bahan bakar dihisap masuk silinder dan dinyalakan sehingga tekanan naik, selanjutnya gas pembakaran berekspansi yang mendorong piston, langkah berikutnya gas pembakaran dibuang. Piston kembali bergerak menghisap campuran bahan bakar udara dengan menggunakan energi yang tersimpan dalam roda gila. Mesin Lenoir pada tahun 1865 diproduksi sebanyak 500 buah dengan daya 1,5 hp pada putaran 100 rpm

P

P V Gambar 1.1 Mesin Lenoir Mesin berikutnya yang lebih efesien dari mesin Lenoir adalah O t t o l a n g e n e n g i n [gambar 1.2]. Mesin ini terdiri dari piston yang tidak dihubungkan dengan poros engkol, tetapi piston bergerak bebas secara vertikal pada proses ledakan dan tenaga. Setelah itu,

secara gravitasi piston bergerak turun dan terhubung dengan gigi pinion diteruskan ke roda gila. Selanjutnya energi yang tersimpan dalam roda gila digunakan oleh piston untuk energi langkah isap. Pada langkah isap campuran bahan bakar udara masuk silider untuk pembakaran. pembakaran Disengaged output shaft

Engaged output shaft

piston

Gambar 1.2 Otto lan gen engin generasi pertama dan Otto langen engin generasi kedua Konsep-konsep untuk menaikan efesiensi mesin pembakaran dalam terus dialakukan oleh para peneliti . Pada tahun 1862 di Prancis, Beau de Rochas menulis prinsip dasar untuk efisiensi sistem mesin pembakaran dalam. Adapun prinsip dasar dari mesin Rochas adalah sebagai berikut [gambar 1.3]

− −

2

Langkah pertama adalah langkah isap pada waktu piston bergerak menjauh ruang bakar. Campuran bahan bakar udara masuk ruang bakar. Langkah kedua adalah mengkompresi campuran bahan bakar udara selama piston bergerak menuju ruang bakar.

− −

Langkah ke tiga adalah penyalaan dan pembakaran selama menuju titik mati kemudian terjadi ekspansi, piston bergerak menjauh dari ruang bakart Langkah ke empat adalah pembuangan pada waktu piston menuju ruang bakar. busi

katup masuk

katup buang

batang penghubung poros engkol

crank case

buang Gambar 1.3 Prinsip kerja mesin dengan konsep Beau de Rochas

3 tenaga

buang

Gambar 1.4 Mesin Otto pertama Pada mesin 4 langkah untuk setiap siklusnya ada satu langkah tenaga dan dua putaran poros engkol. Pada tahun 1881 Dugald Clerk mematenkan mesin 2 langkah yang menghasilkan 1 langkah tenaga dalam satu putarannya. Prinsip kerjanya mengikuti siklus otto, proses ekpansi, pembuangan dan pengisian terjadi pada waktu piston menuju titik mati bawah, sebaliknya proses kompresi dan penyalaan terjadi pada waktu piston menuju titik mati atas. Tahun 1876 oleh orang jerman Nikolaus August Otto membuat mesin dengan konsep Beau de Rochas, dan mengajukan paten atas namanya [gambar 1.4] Mulai saat itu, semua mesin yang dibuat sama dengan mesin Otto, sehingga sampai sekarang siklus yang terkenal adalah siklus Otto.

Gambar 1.5 Dasar kerja dari mesin Disel

langkah kompresi langkah hisap langkah tenaga

langkah buang

4

Pada tahun 1892 Rudolf Diesel, orang Jerman, membuat konsep sekaligus membuat mesinnya dengan prinsip penyalaan kompresi [gambar 1.5]. Udara dimasukan ke dalam silinder kemudian dikompresi sampai temperaturnya naik, sebelum piston mencapai titik mati atas, bahan bakar disemprotkan sehingga terjadi proses pencampuran dengan udara bertemperatur tinggi. Karena temperatur nyala bahan bakar tercapai, terjadilah proses penyalaan sendiri, selanjutnya berlangsung proses pembakaran. Langkah tenaga terjadi pada waktu piston mulai bergerak dari titik mati atas menuju titik mati bawah. Efesiensi mesin Diesel sekitar 26,2 % menggunakan bahan bakar solar. Pada gambar 1.6A adalah mesin diesel modern Dalam perkembanganya mesin 2 langkah juga bisa diaplikasikan pada mesin diesel [gambar 1.6B]

Gambar 1.6 Mesin Disel modern dan mesin disel 2 tak 1.1. Siklus 4 Langkah dan 2 Langkah A. Siklus 4 langkah Motor bakar bekerja melalui mekanisme langkah yang terjadi berulang-ulang atau periodik sehingga menghasilkan putaran pada poros engkol. Sebelum terjadi proses pembakaran di dalam silinder, campuran udara dan bahan-bakar harus dihisap dulu dengan langkah hisap [1]. Pada langkah ini, piston bergerak dari TMA menuju TMB, katup isap terbuka sedangkan katup buang masih tertutup. Setelah campuran bahan-bakar udara masuk silinder kemudian dikompresi dengan langkah kompresi [2], yaitu piston bergerak dari TMB menuju TMA, kedua katup isap dan buang tertutup. Karena dikompresi volume campuran menjadi kecil dengan tekanan dan temperatur naik, dalam kondisi tersebut campuran bahan-bakar udara sangat mudah terbakar. Sebelum piston sampai TMA campuran dinyalakan terjadilah proses pembakaran menjadikan tekanan dan temperatur naik, sementara piston masih naik terus sampai TMA sehingga tekanan dan temperatur semakin tinggi. Setelah sampai TMA kemudian torak didorong menuju TMB dengan tekanan yang tinggi, katup isap dan buang masih tertutup. Selama piston bergerak menuju dari TMA ke TMB yang merupakan langkah kerja [3] atau langkah ekspansi. volume gas pembakaran bertambah besar dan tekanan menjadi turun. Sebelum piston mencapai TMB katup buang dibuka, katup masuk masih

5

tertutup. Kemudian piston bergerak lagi menuju ke TMA mendesak gas pembakaran keluar melalui katup buang. Proses pengeluaran gas pembakaran disebut dengan langkah buang [4]. Setelah langkah buang selesai siklus dimulai lagi dari langkah isap dan seterusnya. Piston bergerak dari TMA-TMB-TMA-TMB-TMA membentuk satu siklus. Ada satu langkah tenaga dengan dua putaran poros engkol. Motor bakar yang bekerja dengan siklus lenkap tersebut diklasifikasikan masuk golongan motor 4 lang kah.

T 1

MESIN OTTO campuran bb+udara

isap

isap

kompresi

tenaga

buang

MESIN DISEL Gambar 1.7 Proses kerja mesin 4 langkah Otto dan Disel B. Siklus 2 langkah Langkah pertama setelah terjadi pembakaran piston bergerak dari TMA menuju TMB melakukan ekspansi, lubang buang mulai terbuka. Karena tekanan didalam silinder lebih besar dari lingkungan, gas pembakaran keluar melalui lubang buang. Piston terus begerak menuju TMB lubang buang semakin terbuka dan saluran bilas mulai terbuka. Bersamaan dengan kondisi tersebut tekanan didalam karter mesin lebih besar daripada di dalam silinder sehingga campuran bahan bakar udara menuju silinder melalui saluran bilas sambil melakukan pembilasan gas pembakaran. Proses ini disebut pembilasan, proses ini berhenti pada waktu piston mulai begerak dari TMB menuju TMA dengan lubang buang dan saluran bilas tertutup. Langkah kedua setelah proses pembilasan selesai, campuran bahan -bakar masuk kedalam silinder kemudian dikompresi, posisi piston menuju TMA. Sesaat sebelum piston sampai di TMA campran bahan-bakar dan udara dinyalakan sehingga terjadi proses pembakaran. Siklus kembali lagi ke proses awal seperti diuraikan diatas. Dari uraian diatas terlihat piston melakukan dua kali langkah yaitu dari :

[1] TMA menuju TMB ; proses yang terjadi ekspansi, pembilasan ( pembuangan dan pengisian) [2] TMB menuju TMA ; prose yang terjadi kompresi, penyalaan pembakaran

6

Keuntungan dan kekuranag siklus 4 langkah dan 2 langkah dapat dilihat dari tabel berikut ini

Gam bar 1.8 Proses kerja 2 lang kah C. Daftar Istilah-Istilah Pada Motor Bakar Pada gambar 1.9 adalah mesin pembakaran dalam penyalaan busi. Silinder terpasang pada blok silinder, dibagian atas ditutup dengan kepala sinder. Didalam silinder terdapat piston yang bergerak bolak-balik. Ruang dianatara bagian atas silinder dan titik mati atas piston disebut dengan ruang bakar. Bahan bakar dan udara dicampur terlebih dahulu di karburator kemudian masuk silinder melewati inlet manifold. Pada karburator terdapat trotle untuk mengatur jumlah campuran bahan bakar udara masuk ruang bakar. Pada kepala silinder terdapat katup masuk, katub buang dan busi. Katup masuk berguna untuk memeasukan campuran bahan bakar dan udara dari karburator, katup keluar untuk pembuangan gas pembakaran, sedangkan busi untuk penyalaan proses pembakaran.

Gambar 1.9 Mesin dan komponen-komponennya

7

Mekanik katup Katup masuk & keluar Saluran air pendingin

Batang torak

karter

Salu ran hisap

Gambar 1.10 Komponen-komponen mesin 4 tak dan 2 tak

8

karburator

Mekanik katup Pengatur hidrolik Katup masuk Sproket batang nok

Katup buang torak

Timing belt tensor

Gambar 1.11 Komponen utama pembangkit energi mesin multi silinder

Gambar 1.12 Komponen mesin multi silinder

10

Alur katup Stem Manifold udara Kepala katup Dudukan katup

campuran fuel dan udara terbakar

Gambar 1.13 Komponen mesin mekanik katup dan torak

11

BAB 2 SIKLUS MOTOR BAKAR

2.1. Siklus Termodinamika Motor Bakar Analisa siklus termodinamika sangat penting untuk mempelajari motor bakar. Proses kima dan termodinamika yang terjadi pada motor bakar sangatlah rumit untuk dianalisis. Jadi diperlukan suatu siklus yang diidealkan sehingga memudahkan untuk menganalisa motor bakar. Siklus yang diidealkan tentunya harus mempunyai kesamaan dengan siklus sebenarnya. Sebagai contoh kesamaannya adalah urutan proses, dan perbandingan kompresi. Di dalam siklus aktual, fluida kerja adalah campuran bahanbakar udara dan produk pembakaran, akan tetapi di dalam siklus yang diidealkan fluidanya adalah udara. Jadi siklus ideal bisa disebut dengan siklus udara. A. Siklus udara ideal Penggunaan siklus ini berdasarkan beberapa asumsi adalah sebagai berikut 1. Fluida kerja dianggap udara sebagai gas ideal dengan kalor sepesifik konstan (tidak ada bahan bakar) 2. Langkah isap dan buang pada tekan konstan 3. Langkah kompresi dan tenaga pada keadaan adiabatis 4. Kalor diperoleh dari sumber kalor dan tidak ada proses pembakaran atau tidak ada reaksi kimia Siklus udara pada motor bakar yang akan dibahas adalah 1. Siklus udara pada volume konstan ( Siklus Otto) 2. Siklus udara pada tekanan kostan ( Siklus Disel) 3. Siklus udara tekanan terbatas.( Siklus gabungan ) A.1. Siklus udara volume konstan Siklus ideal volume kostan ini adalah siklus untuk mesin otto. Siklus volume konstan sering disebut dengan siklus ledakan ( explostion cycle) karena secara teoritis proses pembakaran terjadi sangat cepat dan menyebabkan peningkatan tekanan yang tiba-tiba. Penyalaan untuk proses pembakaran dibantu dengan loncatan bunga api. Nikolaus August Otto menggunakan siklus ini untuk membuat mesin sehingga siklus ini sering disebut dengan siklus otto Gambar 2.1 adalah diagram p - v untuk siklus ideal otto. Adapun urutan prosesnya adalah sebagai berikut

[1] Langkah isap (0-1) merupakan proses tekanan konstan. [2] Langkah kompresi (1-2) merupakan proses adiabatis Proses pembakaran volume konstan (2-3) dianggap sebagai proses pemasukan kalor pada volume kostan. [3] Langkah kerja (3-4) merupakan proses adiabatis Proses pembuangan kalor (4-1) dianggap sebagai proses pengeluaran kalor pada volume konsatan [4] Langkah buang (1-0) merupakan proses tekanan konstan, gas pembakaran dibuang lewat katup buang

12

Isentropik kompresi

13

Isentropik p =konstan penambahan panas ekspansi G a m b a r 2 . 1 S i k l u s u d a r a v o l u m e k o n s t a npembuangan panas p =konstan

A.1. Siklus udara tekanan konstan

Isentropik kompresi

p =konstan

penambahan panas

Isentropik ekspansi

p =konstan

pembuangan panas Gambar 2.2 Siklus Udara Tekanan Konstan

Siklus ideal tekanan kostan ini adalah siklus untuk mesin diesel. Gambar 2.2 adalah diagram p-v untuk siklus ideal Disel. Adapun urutan prosesnya adalah sebagai berikut

[1] Langkah isap (0-1) merupakan proses tekanan konstan. [2] Langkah kompresi (1-2) merupakan proses adiabatis Proses pembakaran tekanan konstan (2-3) dianggap sebagai proses pemasukan kalor pada tekanan konstan. [3] Langkah kerja (3-4) merupakan proses adiabatis Proses pembuangan kalor (4-1) dianggap sebagai proses pengeluaran kalor pada volume konsatan [4] Langkah buang (1-0) merupakan proses tekanan konstan Dapat dilihat dari urutan proses diatas bahwa pada siklus tekanan kostan pemasukan kalornya pada tekanan kostan berbeda dengan siklus volume konstan yang proses pemasukan kalornya pada kondisi volume konstan. Siklus tekanan konstan sering disebut dengan siklus diesel. Rudolf Diesel yang pertama kali merumuskan siklus ini dan sekaligus pembuat pertama mesin diesel. Proses penyalaan pembakaran tejadi tidak menggunakan busi, tetapi terjadi penyalaan sendiri karena temperatur didalam ruang bakar tinggi karena kompresi.

14

Gambar 2.3 Mesin otto dan mesin disel A.2. Siklus udara gabungan

Qin Gambar 2.4 Siklus gabungan

udara

TMB

15

pemasukan Q volume konstan

pemasukan Q tekanan konstan

Perbedaan dari dua siklus yang telah diuraikan sebelumnya, yaitu pada proses pembakaran dimana kalor dianggap masuk sistem. Sedangkan pada siklus yang ketiga yaitu siklus gabungan, proses pemasukan kalornya menggunakan dua cara yaitu pemasukan kalor volume konstan dan tekanan konstan. Dari cara pemasukan kalornya terlihat bahwa siklus ini adalh gabungan antara siklus volume konstan dan tekanan konstan, karena itu siklus ini sering disebut siklus gabungan Diagramnya p-v dapat dilihat dari gambar ... B. Siklus aktual

buka

langkah kompresi langkah tenaga

Gambar 2.5 Siklus aktual otto Pada gambar 2.5 diatas adalah siklus aktual dari mesin otto. Fluida kerjanya adalah campuran bahan bakar udara, jadi ada proses pembakaran untuk sumber panas. Pada langkah hisap, tekanannya lebih rendah dibandingkan dengan langkah buang. Proses pembakaran dimulai dari penyalaan busi (ignit ion) sampai akhir pembakaran. Proses kompresi dan ekspasi tidak adiabatis, karena terdapat kerugian panas yang keluar ruang bakar.

16

Gas buang

Gambar 2.6 Siklus aktual dari mesin diesel. Pada gambar 2.6 diatas adalah siklus aktual dari mesin diesel. Alasan yang sama dengan mesin, dengan perbeadaan pada disel pada langkah isap hanya udara saja, bahan bakar diseprotkan melalui nosel di kepala silinder. Proses pembakaran untuk menghasilkan panas karena kompresi, atau pembakaran kompresi. 2.1. Menghitung Efiseinsi Siklus Udara Ideal

langkah kompresi

langkah tenaga

langkah buang

Gambar 2.7 Bagan efisiensi kerja dari motor bakar

17 mesin motor bakar

Dari hukum termodinamika II dapat diketahui bahwa tidak mungkin membuat suatu mesin yang bisa merubah semua energi yang masuk menjadi kerja semuanya. Dengan kata lain, harus ada sebagain energi yang kebuang ke lingkungan. Jadi, kerja yang berguna adalah pengurangan dari jumlah energi yang masuk dengan energi yang terbuang. Perbandingan antara kerja berguna dengan jumlah energi yang masuk ke mesin adalah definisi dari efisiensi. A. Efesiensi dari siklus Otto Pada gambar 2.2 diagram p-v untuk siklus otto, dari gambar bisa dianalisa untuk menghitung efesiensi siklus sebagai berikut. Energi kalor yang masuk pada volume kostan adalah sebesar Qm = Δ mcv T. Qm =

mcv (T 3 T2 )

-

dengan Qm = adalah kalor masuk m = massa fluida cv = panas jenis pada volume konstan ÄT = perbedaan temperatur Energi yang keluar sistem pada volume konstan adalah Q l = Δ mcv T Ql =

mcv (T4T1)

-

dengan Ql = adalah kalor keluar m = massa fluida cv = panas jenis pada volume konstan ÄT = perbedaan temperatur Definisi dari efisiensi yaitu kerja berguna dibagi dengan energi kalor masuk W kerja berguna ç=

=__________________________ Q m kalor masuk Q- Q mc T T mc()T T - () -

m_________l___________v_______________________v_____________ 3______2_________________4_______1

ç=

Q

=______________________ m c T T

-

T()4________1 T T

1

(3 v

-

2) m

=η

(3

2

)

= 1 --

T T T2 Apabila rasio kompresi didefinisikan sebagi perbandingan anata volume silinder dibagi dengan volume ruang bakarnya yaitu volume silinder VV + =

r=

volume ruang bakar

l_______s

Vs

maka rumusan efesiensi diatas bisa1dituliskan sebagai () 1 ç 1-=

k

r

18

rasio kompresi yang dipakai motor bensin

rasio kompresi r Gambar 2.8 Grafik efisiensi terhadap rasio kompresi mesin otto Dapat dilihat dari gambar 2.8, bahwa efisiensi siklus otto akan naik apabila kita menaikan rasio kompresinya. Kenaikan rasio kompresi mesin otto dibatasi oleh peritiwa kenoking, yaitu suara berisik karena terjadi ledakan dari pembakaran spontan dari mesin otto. Karena knoking daya menjadi turun sehingga efisiensi pun menurun. B. Efisiensi siklus tekanan konstan Dengan definisi yang sama untuk raso kompresi, efisiensi dari siklus tekanan konstan adalah sebagai berikut k 1

1·

§β

-____ ¨___________

k

ç=

(

)

-

1â

©

r

-

¹

1

¸

k

rasio kompresi r

Gambar 2.9 Grafik efisiensi terhadap rasio kompresi mesin disel Dengan menaikan rasio kompresi efisiensi siklus tekanan konstan atau diesel semakin naik. Kenaikan rasio kompresi berarti tekanan kompresi juga tinggi sehingga material yang dibutuhkan harus lebih kuat. Pada rasio kompresi yang sama efisiensi mesin otto lebih tinggi dibandingkan dengan mesin diesel, akan tetapi mesin otto tidak bekerja pada rasio kompresi disel karena terlalu tinggi

19

BAB 3 PRESTASI MESIN

Motor bakar adalah suatu mesin yang mengkonversi energi dari energi kimia yang terkandung pada.bahan bakar menjadi energi mekaik pada poros motor bakar. Jadi daya yang berguna akan langsung dimamfaatkan sebagai penggerak adalah daya pada poros. Proses perubahan energi dari mulai proses pembakaran sampai menghasilkan daya pada poros motor bakar melewati beberapa tahapan dan tidak mungkin perubahan energinya 100%. Selalu ada kerugian yang dihasikan dari selama proses perubahan, hal ini sesuai dengan hukum termodinamika kedua yaitu "tidak mungkin membuat sebuah mesin yang mengubah semua panas atau energi yang masuk memjadi kerja". Jadi selalu ada "keterbatasan" dan "keefektifitasan" dalam proses perubahan, ukuran inilah yang dinamakan efisiensi. Kemampuan mesin motor bakar untuk merubah energi yang masuk yaitu bahan bakar sehingga menghasilkan daya berguna disebut kemampuan mesin atau prestasi mesin. Pada gambar 3.1 adalah penggambaran proses perubahan energi bahan bakar.

25% daya berguna

Gambar 3.1 Keseimbangan energi pada motor bakar

Pada motor bakar tidak mungkin mengubah semua energi bahan bakar menjadi daya berguna. Dari gambar terlihat daya berguna bagiannya hanya 25% yang artinya mesin gesekan dan asesoris hanya mampu menghasilkan 25% daya berguna yang bisa dipakai sebagai penggerak dari 100% bahan bakar. Energi yang lainnya dipakai untuk menggerakan asesoris atau peralatan bantu, kerugian gesekan dan sebagian terbuang ke lingkungan sebagai panas gas buang dan melalui air pendingin. Kalau digambar dengan hukum termodinamika dua 30% pendingin adalah sebagai berikut . 3.1. Propertis Geometri Silinder Bahan bakar di bakar didalam silinder untuk menghasilkan energi. Jadi silinder adalah komponen utama sebagai tempat proses pembakaran. Dibawah ini adalah gambar 3.3, propertis dari geometri silinder

20

- Busi untuk mesin Otto - Penginjeksi bahan bakar pada mesin

Titik Mati Atas [TMA]

27

90

180o TMB Gambar 3.2 Properties geometri silinder motor bakar Pada gambar 3.2, 3.3, 3.4 diatas adalah propertis dari geometri silinder motor bakar. Adapun definisi dari masing masing adalah sebagai berikut

[1] Silinder, adalah bagian yang memindahkan panas ke tenaga mekanik dengan menggunakan piston atau torak yang bergerak bolak balik didalam silinder. Gerakan piston akan bersinggungan dengn dinding silinder. [2] Kepala silinder, terdiri dari ruang bakar (Vc), lubang-lubang untuk busi atau nosel injeksi dan makanik katup (isap dan buang) [3] Diameter silinder (d ), adalah ukuran melebar dari silinder. [4] Panjang langkah (L), adalah jarak terjauh piston bergerak didalam silider, atau jarak gerakan piston dari Titik Mati Bawah (TMB) ke Titik Mati Atas ( TMA) [5] Poros engkol dan batang torak, adalah komponen pengubah gerak bolak balik piston menjadi gerak putar atau rotasi

21

[6] Sudut engkol è adalah sudut perputaran poros engkol pada langkah tertentu, satu putaran penuh adalah 3600.

TMA

TMB

Gambar 3.3 Langkah mesin

v o l u m e l a n g k a h Vd

v o l u m e r u a n g b a k a r Vc

Gambar 3.4 Volume langkah dan volume ruang bakar A. Volume langkah dan volume ruang bakar Volume langkah adalah volume ketika torak bergerak dari TMA ke TMB disebut juga volume displacement dari mesin. Volume mesin satu silinder dihitung dengan rumus

22

2

ðD

= Vd

4

L

Volume langkah pada dengan N jumlah silider adalah 2

ðD V =_______x L x N

4 Volume ruang bakar atau clearance volume adalah V c B. Perbandingan kompresi ( c o m p r e s s i o n r a t i o ) Perbandingan kompresi ( r ) adalah mencirikan seberapa banyak campuran bahanbakar dan udara yang masuk silinder pada langkah hisap, dan yang dimampatkan pada langkah kompresi. Perbandingannya adalah antara volume langkah dan ruang bakar ( V d + V c) yaitu pada posisi piston di TMB, dengan volume ruang bakar ( V c) yaitu pada posisi piston di TMA, dapat dirumuskan dengan persamaan ; r =

volume silinder pada posisi piston di TMB

volume silinder pada posisi piston di TMA d_________c

r=

V V +

V c

Dari rumus efisiensi termal dapat dilihat bahwa dengan menaikan rasio kompresi akan menaikan efisiensi, dengan kata lain tekanan pembakaran bertambah dan mesin akan menghasilkan daya berguna yang lebih besar. Akan tetapi, kenaikan tekanan pembakaran didalam silinder dibarengi dengan kenaikan temperatur pembakaran dan ini menyebabkan pembakaran awal, peristiwa tersebut dengan knoking dan meyebabkan daya mesin turun. Pada mesin diesel rasio kompresi lebih tinggi dibanding dengan mesin bensin. Rasio kompresi semakin tinggi pada mesin diesel dibarengi dengan kenaikan efisiensi. Kenaikan rasio kompresii akan menaikan tekanan pembakaran, kondisi ini akan memerlukan material yang kuat sehingga bisa menahan tekanan dengan temperatur tinggi. Material yang mempuyai kualitas tinggi harus dibuat dengan teknologi tinggi dan harganya mahal, sehingga secara keseluruhan menjadi tidak efektif. C. Kecepatan piston rata-rata Piston atau torak bergerak bolak balik ( r e c i p r o c a t i n g ) didalam silinder dari TMA ke TMB dan dari TMB ke TMA. Kecepatan pergerakan piston dapat dihitung dengan mengambil harga rata ratanya yaitu U

p=

2 xLxn

dengan Up = adalah kecepatan piston rata-rata (m/s) n = putaran mesin rotasi per waktu (rpm) L = panjang langkah atau stroke 3.1. Torsi dan daya mesin Torsi adalah ukuran kemampuan mesin untuk melakukan kerja, jadi torsi adalah suatu energi. Besaran torsi adalah besaran turunan yang biasa digunakan untuk menghitung energi yang dihasilkan dari benda yang berputar pada porosnya. Adapun perumusan dari torsi adalah sebagai berikut. Apabila suatu benda berputar dan mempunyai besar gaya sentrifugal sebesar F, benda berpuar pada porosnya dengan jari jari sebar b, dengan data tersebut torsinya adalah T= Fxb (N.m)

23

dengan T = Torsi benda berputar (N.m) F = adalah gaya sentrifugal dari benda yang berputar (N) b = adalah jarak benda ke pusat rotasi (m) Karena adanya torsi inilah yang menyebabkan benda berputar terhadap porosnya, dan benda akan berhenti apabila ada usaha melawan torsi dengan besar sama dengan arah yang berlawanan.

F

-F

Gambar 3.5 Skema pengukuran torsi Pada motor bakar untuk mengetahui daya poros harus diketahui dulu torsinya. Pengukuran torsi pada poros motor bakar menggunakan alat yang dinamakan Dinamometer. Prinsip kerja dari alat ini adalah dengan memberi beban yang berlawanan terhadap arah putaran sampai putaran mendekati o rpm, Beban ini nilainya adalah sama dengan torsi poros. Dapat dilihat dari gambar 3.5 adalah prinsip dasar dari dinamometer. Dari gambar diatas dapa dilihat pengukuran torsi pada poros ( rotor) dengan prisip pengereman dengan stator yang dikenai beban sebesar w. Mesin dinyalakan kemudian pada poros disambungkan dengan dinamometer. Untuk megukur torsi mesin pada poros mesin diberi rem yang disambungkan dengan w pengereman atau pembebanan. Pembebanan diteruskan sampai poros mesin hampir berhenti berputar. Beban maksimum yang terbaca adalah gaya pengereman yang besarnya sama dengan gaya putar poros mesin F. Dari definisi disebutkan bahwa perkalian antara gaya dengan jaraknnya adalah sebuah torsi, dengan difinisi tersebut Tosi pada poros dapat diketahui dengan rumus T= wx b (Nm) dengan T = adalah torsi mesin (Nm) w = adalah beban (kg) b = adalah jarak pembebanan dengan pusat perputaran Pada mesin sebenarnya pembebanan adalah komponen-komponen mesin sendiri yaitu asesoris mesin ( pompa air, pompa pelumas, kipas radiator), generator listrik ( pengisian aki, listrik penerangan, penyalan busi), gesekan mesin dan komponen lainnya. Dari perhitungan torsi diatas dapat diketahui jumlah energi yang dihasikan mesin pada poros. Jumlah energi yang dihasikan mesin setiap waktunya adalah yang disebut dengan daya mesin. Kalau energi yang diukur pada poros mesin dayanya disebut daya poros 3.2. Perhitungan daya mesin Pada motor bakar, daya dihasilkan dari proses pembakaran didalam silinder dan biasanya disebut dengan daya indiaktor. Daya tersebut dikenakan pada torak yang bekerja bolak balik didalam silinder mesin. Jadi didalam silinder mesin, terjadi perubahan

24

energi dari energi kimia bahan bakar dengan proses pembakaran menjadi energi mekanik pada torak. Daya indikator adalah merupakan sumber tenaga persatuan waktu operasi mesin untuk mengatasi semua beban mesin. Mesin selama bekerja mempunyai komponenkomponen yang saling berkaitan satu dengan lainnya membentuk kesatuan yang kompak. Komponen-komponen mesin juga merupakan beban yang harus diatasi daya indikator. Sebagai contoh pompa air untuk sistim pendingin, pompa pelumas untuk sistem pelumasan, kipas radiator, dan lain lain, komponen ini biasa disebut asesoris mesin. Asesoris ini dianggap parasit bagi mesin karena mengambil daya dari daya indikator. Disamping komponen-komponen mesin yang menjadi beban, kerugian karena gesekan antar komponen pada mesin juga merupakan parasit bagi mesin, dengan alasan yang sama dengan asesoris mesin yaitu mengambil daya indikator. Seperti pada gambar 3.1 terlihat bahwa daya untuk meggerakan asesoris dan untuk mengatsi gesekan adalah 5% bagian. Untuk lebih mudah pemahaman dibawah ini dalah perumusan dari masing masing daya. Satuan daya menggunakan HP( hourse power ) Ne = N i - (Ng + Na) ( HP)

dengan Ne = adalah daya efektif atau daya poros ( HP) Ni = adalah daya indikator ( HP) Ng = adalah kerugian daya gesek ( HP) Na = adalah kerugian daya asesoris ( HP) A. Daya indikator Seperti yang sudah diuraikan diatas daya indikator adalah daya yang dihasikan didalam silinder pada proses pembakaran. Sehingga untuk menghitung daya indikator terlebih dahulu ditentukan tekanan indikator rata-rata yang dihasilkan dari proses pembakaran satu siklus kerja. A.1. Diagram indikator Cara memperoleh siklus kerja dari suatu mesin adalah dengan menggunakan sebuah motor atau mesin uji yang dipasang seperangkat alat untuk mencatat setiap kondisi kerja mesin pada semua langkah. Dengan mesin uji tersebut dapat dihasilkan diagram indikator satu siklus kerja. Pada gambar berikut adalah mesin uji yang digunakan untuk menggambarkan diagram indikator satu siklus kerja mesin, jenis mekanis dan jenis electrik. Gambar diagram indikator adalah sebuah garfik hubungan p dan v, jadi setiap tekanan pada kedudukan tertentu dari piston dapat diketahui. Cara kerja mesin uji adalah sebagai berikut. [A] Mesin uji elektrik. Mesin uji bekerja dengan sinyal digital. Alat penditeksi tekanan ( pressure transd) dipasang pada ruang silnder, alat penditeksi volume (inductive pick up) dipasang pada piringan yang terpasang pada bagian bawah silinder terhubung dengan poros engkol. Masing masing alat penditeksi memberikan respon dari setiap kondisi yang diukur, kemudian rspon tersebut diubah dalam bentuk sinyal listrik yang akan dikuat di unit amplifier dan trigger. Sinyal sinyal digital di tampilkan pada layar osiloskop dalam bentuk grafik hubungan sudut poros engkol dan tekanan silinder [gambar 3.6A]

25

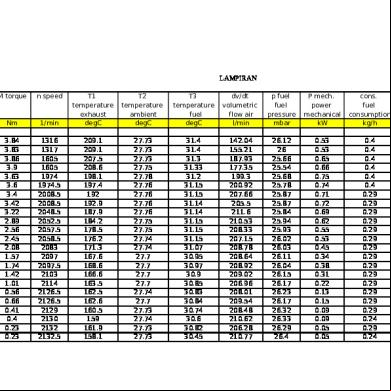

Gambar 3.6 Mesin uji elektrik dan mekanis [B] Mesin uji mekanis. Mesin uji terdiri dari dua perangkat [gambar 3.6B]. Perangkat pertama adalah mesin otto dan yang kedua adalah perangkat mekanisme pencatat. Proses pembakaran pada tekanan dan volume tertentu didalam silinder mesin otto. Pada silinder dibuat lubang sebagai tempat saluran pipa yang akan menditeksi perubahan tekanan didalam silinder selama siklus kerja mesin. Pipa tersebut terhubung dengan silinder pada perangkat kedua yang terdiri dari piston, batang piston dan tuas pencatat atau indikator scriber. Pada tuas pencatat ujungnya akan bersinggungan dengan drum kertas. Respon volume setiap kondisi piston adalah dideteksi dengan menggunakan mekanisme tuas yang dipasang pada piston, kemudian disambungkan dengan kabel yang dihubungkan drum kertas. Setiap pergerakan piston akan memutar drum. Jadi pada saat mesin mulai bekerja tekanan didalam silinder mulai berubah sehingga tuas pencatat mulai bergerak, karena kedudukan piston juga berubah menyebabkan tuas pada piston juga berubah posisinya, sterusnya drum berputar karena ditarik dengan kabel dari tuas piston. Diagram indikator yang dihasilkan mesin uji mekanis menggambarkan kondisi tekanan pada setiap kedudukan piston didalam silinder [gambar 3.7]. Sehingga secara sederhana diagram indikator bisa digambarkan sebagai berikut. Dari diagram indikator diatas terlihat satu siklus kerja dari mesin otto. Siklus ini menggambarkan kondisi aktual dari mesin ddalam silinder. Tekanan isap dan buang terlihat berbeda, proses pembakaran juga tidak pada volume konstan, pembuangan gas sisa juga tidak pada volume konstan. Diagram indikator yang dihasilkan mesin uji elektrik menggambarkan kondisi tekanan pada setiap kedudukan piston didalam silinder. Sehingga secara sederhana diagram indikator bisa digambarkan sebagai berikut.

26

Gambar 3.7 Diagram indikator mesin uji mekanik

Gambar 3.8 Diagram indikator mesin uji elektrik Diagram diatas adalah hubungan antara tekanan didalam silinder dengan sudut engkol pada mesin. Dengan menggunakan grafik ini dapat dianalisa setipa langkah kerja

27

mesin, yaitu mulai isap (intake), kompresi (compression), pembakaran (combustion), tenaga (expansion), dan buang (exhaust). Tekanan pembakaran pada piston yaitu pada sumbu tegak menggambarkan kondisi aktual perubahan tekanan selama mesin bekerja A.1. Kerja indikator Kerja indikator adalah kerja pada piston karena perubahan tekanan dan volume selama siklus kerja mesin. Adapun kerja indikator persiklusnya dirumukan dengan persamaan sebagai berikut;

³pdv

W

i

=

W

i

=Δ p x v

atau disederhanakan menjadi

dengan p = adalah tekanan didalam silinder (atm) Äv = adalah beda volume karena pergerakan piston Pada gambar 3.9 adalah digram p-v dari mesin otto, pada daerah A adalah kerja indikator positif pada langkah kompresi dan tenaga, sedangkan pada daera B adalah kerja negatif pemompaan langkah isap dan buang. Adapun jumlah total dari kedua daerah kerja terebut adalah kerja indikator total, dirumuskan dengan persamaan ; W

idikatortotal

=

-W

indikator

W

pemompaan

Gambar 3.9 Diagram indikator mesin otto

28

Gambar 3.10 Kerja indikator total Kerja indikator total [gambar 3.10] adalah kerja yang akan diteruskan torak ke poros engkol. Kerja indikator akan selalu berubah menyesuaikan dengan jumlah campuran bahan bakar udara yang dihisap oleh mesin. Pada kondisi putaran rendah kerja indikator kecil, kerja indikator paling besar apabila mesin mencapai efisiensi maksimum.

Gambar 3.11 Supercharger pada motor bakar

gas buang masuk turbin

Gambar 3.12 Turbocharger pada motor bakar

29

aliran udara terkompresi

Gambar 3.13 Instalasi turbocharger pada motor-bakar Harga dari Wpemompaan yaitu kerja yang dibutuhkan pada langkah isap dan buang akan selalu berharga negatif pada mesin standar, dimana udara masuk ke silinder pada langkah isap, karena diruang silinder tekanannya lebih rendah. Jadi diusahakan Wpemompaan serendah mungkin untuk menghasilkan Wnet indikator yang besar. Pada mesin mesin yang dipasang su p e r c h a r g e r [gambar 3.11] atau turbocharger [gambar 3.12] Wpemompaan berharga positif karena udara dipaksa masuk pompa sehingga garis langkah isap diatas langkah buang. Jadi kerja indikator total adalah W net indikator = W indikator + W pemompaan. Jadi bisa dikatakan mesin yang dipasang supercharger atau turbocharhger mempunyai W net indikator yang lebih besar dibandingkan dengan mesin yang standar ( W net indikator superchager > W net indikator) . Diagram indikator untuk mesin yang dipasang superchager atau turbocharger dapat dilihat pada gambar 3.14

Gambar 3.14 Perubahan diagram indikator dengan supercharging

30

A.2. Tekanan indikator rata-rata Tekanan rata-rata atau Mean Effective Pressure (MEP) adalah suatu konsep untuk mencari harga tekanan tertentu yang konstan yang apabila mendorong piston sepanjang langkahnya dapat menghasilkan kerja persiklus Wn e t 2 yang sama dengan siklus yang dianalisa Wnet 1 . Pada gambar adalah garfik kerja indikator netto denga MEP nya Tekanan rata-rata dirumuskan sebagai berikut kerja persiklus P

rata -rata

= volume langkah to rak W

P

=

,2 nett

P

r a t a - r a t a xVd

ataV = jadi dengan net, 2 Luasan Wnetr adalah segiempat lebar tekanan rata rata (MEP) dan panjang Vd (VT M A VT M B ) , maka untuk mencari luasannya adalah W

-

Wn e t = panjang x lebar = Vd X MEP = (VT M A - VT M B ) X MEP

P

Pr a t a - r a t a

(MEP)

TMA

TMB

Gambar 3.15 Diagram tekanan rata-rata Jadi Prata-rata adalah suatu garis tekanan konstan, dimana pada posisi tersebut luas diagram p -v yang dibatasi oleh A-B-C-D sama dengan luasan bidang 1-2-3-3. Wn e t 1 adalah identik dengan Wn e t 2

31

Gambar 3.16 Diagram indikator rata-rata Gambar diatas adalah diagram indikator hubungan tekanan dan volume. Dari diagram tersebut dapat diketahui kerja indikator netto Wnet,i dari siklus. Untuk mengetahui kerja indikator netto, dihitung terlebih dahulu tekanan efektif indiaktor rata-rata atau Indicated M e a n E f f e c t i v e P r e s s u r e (IMEP) dari siklus, adapun cara adalah sebagi berikut. Dari diagram indikator yang dihasilkan dari mesin uji, baca sekala tekanan dan sekala langkah toraknya. Sekala langkah torak adalah 1 mm = X m Sekala volume langkah adalah 1 mm = AX m3 Sekala tekanan adalah 1 mm = Y N/m2 Sekala kerja adalah 1 mm2 = Y.AX N.m Apabila diketahu luasan kerja indikator adalah C mm2, maka kerja indikator persiklus = C.Y.AX N.m, sehingga tekanan indikatornya dapat dihitung dengan rumus P

rata -rata,i

kerja indikator persiklus = volume langkah to rak

32

2

P r a-t a r a t a i ,

CxYxAX N/m2 Vd 2

CxYxAX P rata- ratai = N/m2 jadi , AxL CxYxX 2 P rata- ratai = N/m2 ,L dengan L = panjang langkah torak cm Tekanan indikator rata-rata yang diperoleh dari perhitungan diatas dapat digunakan untuk menghitung daya indikator. Dari rumus dapat diperoleh perhitungan sebagai berikut ; Kerja indikator persiklus = P Wn e t , i =

-

rata- rata, i

xvolume langkah to rak

P

r a t a r a t a , i xVd

dengan Pr a t a - r a t a , i = tekanan indikator rata-rata Daya adalah kerja perwaktunya N = W/t (1/t adalah rotasi per waktu atau n ), maka daya indikator dapat dihitung dengan persamaan; N i=

, W n e t i xn

Nm/s

dengan n = putaran mesin (rpm) Untuk mesin multi silinder untuk 4 langkah atau 2 langkah, rumus umum untuk menghitung daya indikator adalah N i=

-P

ratarata,ixVdxnxaxz

Nm/s

dengan n = putaran mesin (rpm) a = jumlah siklus perputaran = 1 untuk 2 langkah dan 1/2 untuk 4 langkah z = jumlah silinder B. Daya poros atau daya efektif Daya poros adalah daya efektif pada poros yang akan digunakan untuk mengatasi beban kendaraan. Daya poros diperoleh dari pengukuran torsi pada poros yang dikalikan dengan kecepatan sudut putarnya atau bisa dituliskan dengan persamaan sebagai berikut ; N e = Tx ù Nm/s = Tx2ð n = 2ð

(Txn)

dengan Ne = Daya poros Nm/s ( Watt) T = Torsi Nm ù = Kecepatan sudut putar Dari perumusan diatas, untuk menghitung daya poros ( brake power) Ne harus diketahui terlebih dahulu torsi T dan putaran n mesinnya. Torsii diukur langsung dengan alat dinamometer dan putaran mesin diukur dengan tachometer.

33

C. Kerugian daya gesek Daya gesek adalah merupakan energi persatuan waktu dari mesin yang harus diberikan untuk mengatasi tahanan dari komponen-komponen mesin yang bersinggungan. Besarnya daya gesek dapat dihitung dengan mengurangi daya indikator dengan daya poros, perhitungan ini dengan asumsi daya asesoris diabaikan. Perumusannya adalah Ne = - N i (Ng + Na)

apabila diasumsikan Na = 0 maka, Ng = - N i Ne

Perhitungan daya gesek dengan cara ini cukup bagus untuk sekala laboratorium. 3.3. Efisiensi Mesin Efisiensi mesin menggambarkan tingkat efektifitas mesin bekerja. Secara alamiah setiap proses memerlukan energi, menghasilkan kerja untuk melakukan proses, kemudian ada energi yang harus dibuang. Seperi manusia yang harus makan untuk melakukan aktifitas kerja, selanjutnya secara alamiah harus ada yang dibuang. Apabila proses ini tidak berjalan semestinya, manusia dinyatakan dalam keadaan sakit dan tidak bisa melakukan kerja. Dalam kondisi ini seandainya manusia adalah mesin maka manusia dalam keadaan rusak. Konsep efisiensi menjelaskan bahwa perbandingan antar energi berguna dengan energi yang masuk secara alamiah tidak pernah mencapai 100%. Pada motor bakar ada beberapa definisi dari efisiensi yang menggambarkan kondisi efektifitas mesin bekerja, yaitu 1. 2. 3. 4.

Efisiensi termal Efisiensi termal indikator Efisiensi termal efektif Efisiensi mekanik

A. Efisiensi termal Efisiensi termal adalah konsep dasar dari efisiensi siklus ideal yang didefinisikan perbandingan antara energi yang berguna dengan energi yang masuk. Energi berguna adalah pengurangan antara energi masuk dengan energi terbuang. Jadi efisiensi termal dirumuskan dengan persamaan : Energi berguna ç=

B.

Energi masuk Efisiensi termal indikator

Efisiensi termal indikator adalah efisiesi termal dari siklus aktual diagram indikator. Energi berguna dari diagram indikator adalah kerja indikator dan energi masuknya adalah energi dari proses pembakaran perkilogramnya. Perumusannya adalah sebgai berikut Energi berguna =___________daya indikator çi =_____________________

ç=i

Energi masuk laju energi kalor masuk per kg Ni •Q m

Karena efisiensi termal indikator adalah pada siklus aktual maka fluidanya adalah bahan bakar dengan udara, sehingga perhitungan energi akor adalah sebagai berikut

34

•

•

Q G

m

Ni

ç

=f

xQ

c

= i

•

Q

m

______N

___i

ç =_____________ i•

G xQ f

c

P

xVxnxaxz

ç =i

-

,

•

GxQ f

dengan N i

c

= Daya indikator (watt)

•

= laju kalor masuk per kg bahan bakar ( kcal/kg.jam)

Qm •

= laju bahan bakar yang digunakan (kg/jam) =

Gf Qc

Nilai kalor bahan bakar per kcal/kg

C. Efisiensi termal efektif Efisiensi termal efektif adalah perbandingan daya poros atau daya efektif dengan laju kalor masuknya. Perumusannya adalah sebagai berikut dayaporos Ne ç =______________________________________= e laju energi kalor masuk per kg

__________N ç =e • G xQ f

m

e c

P xV xnxaxz ç=i

•

Q

-

,

•

GxQ f

c

D. Efisiensi mekanik Semua beban mesin diatasi dengan sumber energi dari proses pembakaran yang menghasilkan energi mekanik. Energi mekanik yang terukur pada diagram indikator adalah kerja indikato. Kerja indikator persatuan waktu inilah yang akan dtransfer mejadi kerja poros persatuan waktu. Adapun besarnya nilai efektifitas dari transfer daya indikator menjadi daya poros adalah efisiensi mekanis. Jadi efisiensi mekanis adalah perbandingan antara daya poros dengan daya indikator dan dirumuskan dengan persamaan sebagai berikut. Ne ç=mN i Ne Ni Apabila ç =e d a n ç i= • • Qm Q m

35

N

e

maka dua persamaan tersebut disubsitusikan pada ç = mN

çe menjadim ç = çi

i

jadi jelas bahwa daya poros yang dihasilkan dari daya indikator harus

dikalikan dengan efisiensi mekaniknya. ç = e ç mx ç

i

E. Efisiensi volumetrik Udara yang dihisap masuk silinder selalu banyak mengalami hambatan aliran sehingga aliran udara banyak kehilangan energi, disamping itu udara hisap juga menyerap panas dari saluran hisap terutama pada ujung saluran hisap yang ada katup masuknya. Karena menyerap panas temperatur udara menjadi naik dan menyebabkan massa jenis turun tetapi menaikkan nilai viskositasnya. Dengan kondisi tersebut udara lebih sulit mengalir dengan massa per satuan volumenya juga berkurang. Untuk mendefinisikan jumlah udara yang masuk ke ruang silinder dirumuskan ukuran keefektifan aliran udaran masuk yaitu efisiensi volumetri. Perumusannya adalah sebagai berikut: ï G jumlah udara masuk kedalam silinder aktualkg/jam () a

ç = ï =__________________________________________________________________

jumlah udara masuk kedalam silinder ideal(kg/jam)

v

G

ai

ï

ï

G

ã a

ç =v

G

a

=

ï

ã

ai

ï

dengan ã = massa jenis udara (kg/m3)

ai

Hubungan efisiensi volumetrik dengan tekanan rata-rata efektif adalah: P

erata-rata =

η eç . v.f . Q

c . ã ai .0,0427

kg/cm2

dengan f = perbandingan bahan bakar udara ï

jumlah bahan bakar yang digunakan kg/jam f f = ο =___________ jumlah udara yang digunakan kg/jam G

G

a

dari perumusan di atas terlihat bahwa tekanan efektif rata-rata bergantung dari nilai dari vç .

F. Laju Pemakaian Bahan Bakar Spesifik Laju pemakaian bahan bakar spesifik atau s p e s i f i c f u e l c o n s u m t i o n (SFC) adalah jumlah bahan bakar (kg) per waktunya untuk menghasikan daya sebesar 1 Hp. Jadi SFC adalah ukuran ekonomi pemakaian bahan bakar. Perhitungan untuk mngetahui SFC adalah: ï

SFC=

G

f eN

N

ï

N e

e

ç =___________ ç= e

•

G xQ

xQ e

c

e

1

Gf ==SFC

•

çxQ e

e

N

c

36

BAB 4 KOMPONEN MESIN

4.1. Mesin Motor Bakar Mesin meruapakan suatu jenis pesawat kerja yang mengubah energi kima bahan bakar menjadi energi mekanik. Untuk melakukan proses perubahan, mesin mempunyai komponen-komponen yang bekerja kompak menjadi satu kesatuan. Adapun komponen dari mesin dibagi menjadi dua yaitu mesin dan kelengkapan mesin. Komponen pertama yaitu mesin adalah komponen pembangkit tenaga. Komponen yang kedua adalah komponen yang menjamin mesin bekerja dengan baik untuk pembangkitan tenaga. Rincian dari komponen mesin adalah sebagai berikut. 9 Blok silinder 9 Kepala silinder 9 Piston atau torak 9 Batang torak 9 Poros engkol 9 Bearing atau bantalan 9 Roda

penerus 9 Mekanik Katup

4.1. Bagian Mesin Seperti yang telah disebutkan diatas bagian komonen mesin yang pertama adalah berfungsi pembangkit tenaga. Proses ini berlangsung didalam silinder. Sumber energi berasala dari energi kimia bahan bakar yang masuk melalui melalui mekanisme katup di kepala silinder. Bahan bakar setelah masuk ke silinder kemudian dibakar terjadilah proses pembakaran. Proses pembakaran menghasilkan tekanan dan temperatur tinggi, kemudian terjadi ekpansi dan kompresi volume sehingga torak terdorong menghasikan gerakan bolak balik yang diteruskan ke batang torak. Oleh batang torak gerak balik diubah menjadi gerakan rotasi pada poros engkol . Poros engkol ditumpu dengan bantalan pada bak engkol crankcase dan pada ujungnya dipasang roda penerus.

Gambar 4.1 Mesin dan komponen-komponennya

37

4.1.1 .Blok silinder Blok silinder adalah bentuk dasar dari mesin, terbuat dari material besi cor, tetapi bisa juga dengan paduan aluminium dengan tujuan mengurangi berat mesin [gambar 4.2]. Susunan silinder dipasang pada blok silinder, kepala silinder menutup bagian atas, bagian bawah terdapat bak engkol tempat tumpuan poros engkol sumbu nok dan mekanik katup. Untuk mobil berpendingin air, pada blok silineder terdapat lubang-lubang yang merupakan mantel air tempat sirkulasi air pendingin yang mengelilingi susunan silinder. Pada sisi blok dipasang kelengkapan-klengkapan mesin seperti stater, alternator, pompa bensin dan distributor

Gambar 4.2 Blok silinder model in line

Gambar 4.3 Blok silinder model V-8

38

Gambar 4.4 Model susunan blok silinder 4.1.1. Silinder Silinder adalah bagian yang berfungsi sebagai tempat perpindahan tenaga panas menjadi tenaga mekanik dengan gerakan torak bolak-balik karena ekspansi dan kompresi [gambar 4.2]. Karena proses pembakaran menghasilkan tekanan yang tinggi dimungkinkan terjadi kebocoran gas keluar ruang silinder menuju bagian bawah mesin. Kebocoran bisanya melalui celah antara dinding silinder dengan ring pada torak. Kebocoran akan menurunkan tekanan sehingga mesin kehilangan sebagian energinya. Kebocoran terjadi karena terjadi keausan karena gesekan gerkan piston dengan dinding silinder. Untuk mengatasi kondisi ini dinding silinder harus diperkeras atau dengan di lapisi chrome. Bila dinding -dinding silinder sudah mengalami keausan sehingga diameter silider bertambah, kebocoran akan membesar, tenaga mesin drop dan oli bisa masuk ke dalam silinder. Untuk memperbaik kondisi ini dinding silinder dibor kembali. Karen diinding dibor sehingga diameternya bertambah diperlukan torak yang sesuai dan lebih besar ( oversize).

Metode untuk menghindari keausan yang sering digunakan adalah dengan pemasangan pelapis silinder atau silinder liner [gambar 4.3]. Keuntungan dari silinder liner ini dalah lebih tahan dari keausan dan apabila terjad dapat diganti, sehigga tida ada metode pengeboran dengan torak oversize. Model dari pelapis ini ada dua yaitu pelapis silider basah dan pelapis silider kering. Pelapis silinder basah dikelilingi langsung dengan mantel air untuk pendinginan, sedangkan pelapis silinder kering tidak berhungan langsung dengan mantel air

39

Untuk menaikan daya mesin dibutuhkan volume silinder yang besar, tetapi tidak praktis hanya dengan mengunakan satu silinder. Untuk tiu, mesin berdaya besar pada umumnya adalah multisilinder [gambar 4.2, 4.3]. Jumlah silinder biasanya jumlahnya genap antara 2 sampai 4. Untuk mesin dibawah 1000 cc biasanya bersilinder 2 atau 4, sedangkan dari 1000 cc sampai 2000 cc besilinder 4 atau 6 dan diatas 2000 cc bersilinder 6 atau 8 silinder. Pada mesin 4 tak pada setiap kali dua putaran poros engkol hanya menghasilkan satu kali tenaga pada 3600, tetap dengan multi silinder, misalkan mesin 4 tak 4 silinder setiap kali berputar 7200 maka pada setiap sudut engkol 1800 terjadi langkah tenaga, sehingga sangat menguntungkan.

Gambar 4.5 Bentuk susunan silinder Model susunan silinder bermacam-macam dan selalu mengalami perkembangan. Bentuk susunan dimaksudkan untuk beberapa hal seperti mengurangi getaran, memperkecil ukuran mesin sehingga beratnya turun, dan tujuan lainnya. Model susunanya yaitu model satu garis memanjang [gambar 4.2], model V [gambar 4.3, 4.5], ada juga yang model melingkar [gambar 4.5] untuk pengerak baling-baling pesawat terbang konvesional. Blok silinder dengan susunan model V, pada model ini silinder-silinder tersusun lurus pada kedua bagian blok silinder, silinder-silinder yang ada pada dua bagian blok menghadap poros engkol. Untuk mesin 8 silinder bentu V, mempunyai 4 silinder pada masing masing sisinya. Keuntumgan dari model ini adalah geteran mesin yang rendah

40

karena mesin sangat balance dan ukuran mesin mejadi lebih kecil dengan alasan jumlah silider terbagi mejadi dua sisi. Perbandingan antara diameter silinder dengan panjang langkah sangat penting untuk perancangan. Ada tiga macam model dari yaitu [1]Mesin dengan D/L kecil atau L>>D dinamakan mesin langkah panjang. Model mesin ini sangat menguntungkan bagi proses pembakaran, karena langkahnya yang panjang, waktu bagi langkap isap lebih lama sehingga pencampuran bahan-bakar dan udara lebih baik. Kerugiannya adalah untuk memperoleh putaran mesin yang sama, kecepatan piston mesin langkah panjang lebih tinggi. Dapat dilihat dari rumus menghitung kecepatan rata-rata yaitu U = 2 x L x n . Untuk n yang sama terlihat mesin langkah panjang kecepatan pistonnya lebih tinggi. Pada kecepatan piston yang tinggi gesekan semakin besar sehingga mempercepat keausan. [2] Mesin dengan D/L = 1 dinamakan square engine dan mesin dengan D/L > 1 dinamakan over square engine, mempunyai kelebihan karena kecepatan piston rata-rata rendah sehingga keausan silinder bisa dihindari. Dengan memperbesar diameter silider katup katup menjadi lebih besar, efeknya pada kecepatan piston yang tinggi efisiensi pengisihan dipertahankan baik. Kerugian dari model mesin ini adalah dengan semakin besar diameter silinder, ruang bakarnya pun menjadi lebih luas, sehingga untuk kecepatan rendah, efisiensi pembakaranya rendah, mesin mejadi dingin dan ada kemungkinan mesin mati. 4.1.2. Bak engkol Bak engkol terdapat pada bagian bawah blok silinder mesin [gambar 4.6]. Pada bak engkol terdapat bantalan untuk tumpuan poros engkol. Sumbu nok juga ada yang dipasang paralel dengan poros engkol . Pada bagian bawah bak engkol terdapat pan oil atau karter. Karter berguna untuk menampung minyak pelumas mesin dan terbuat dari baja press.

Gambar 4.6 Bak engkol 4.1.3. Kepala silinder Kepala silinder dibaut dibagian atas kepala silinder [gambar 4.7]. Terdapat ruang bakar berbentuk cekungan, di kepala silider juga terdapat lubang lubang untuk pemasangan busi dan mekanisme katup. Antara kepala silider dengan silider diselipkan gasket. Fungsi gasket adalah untuk mencegah kebocoran-kebocoran gas dari dalam silinder. Meterial gasket harus tahan temperatur tinggi, biasanya terbuat dari plat tembaga yang dilapisi asbes.

41

Gambar 4.7 Kepala silinder Ruang bakar yang terdapat pada kepala silinder adalah tempat proses pembakaran, sehingga kepala silinder harus terbuat dari material yang tahan pada temperatur da tekanan tinggi. Material yang digunakan adalah besi cor atau paduan aluminium yang dapat membatasi pemuian. Sama halnya dengan blok silinder, kepala silinder juga ada yang dilengkapi dengan mantel air yang terhubung dengan mantel air yang ada pada blok silinder. Mesin yang berpendingin udara pada kepala silindernya dipasang sirip siri untuk pendiginan. A. Bentuk ruang bakar Pada ruang bakar seperti yang sudah disebutkan adalah ruangan dimana dimulai proses pembakaran . Terdapat mekanisme katup dengan model bentuk katup akan mempengarui dari ruang bakar. Pada umumnya ada tiga maca bentuk yaitu [1]Bentuk setengah lingkaran [gambar] Katup pada model ini mempunyai posisi katup diatas memusat pada sumbu tengah silinder. Penempatanya tidak memaka banyak tempat, karena mempunyai permukaan yang terkecil per unit volume, pengaruhnya panas yang hilang juga minimal. Katup dapat dibuat lebih besar, sehingga pengisihannya lebih efisien. Kerugian katup model ini adalah penyusunan mekanik katupnya rumit dan pembuatanya tidak mudah. Ruang bakarnya membentuk kerucut dan biasanya busi dipasangkan dibagian tengah. [2]Model baji [gam bar] Aliran udara model ini lebih ringan tanpa banyak halangan karena kelengkungan saluran intake dan outlet tidak banyak. Dengan kata lain tidak banyak kerugian aliran sehingga bisa menaikan efisiensi volumetrik dan pengisian. Gas sisa lebih mudah dibuang ke luar silinder sehingga campuran udara bahan bakar lebih banyak masuk silinder. Kontruksi katupnya lebih sederhana. Ruang bakarnya membentuk limas. [3] Model bath tub [gambar] Dengan katup model ini bentuk ruang bakar menjadi terpusat, pada kondisi piston melakukan dorongan pada langkah kompresi, capuran bahan bakar udara akan menuju ruangan ini sehingga proses pembakaran lebih cepat. Ruang bakar membentukan balok. B. Piston atau torak Torak adalah komponen mesin yang paling pertama menerima energi dari pembakaran. Energi tersebut kemudian diteruskan denagn batang torak. Sambungan antara torak dengan batang torak digunakan pen torak. Posisi sambungan antara torak dengan batang torak dengan pen torak diusahakan tidak pada satu garis dengan posisi poros engkol (offset engine), kalau kondisi ini tidak dicermati mengakibatkan gaya dorong dari pergerakan torak akan besar di dinding meyebabkan dinding aus sebagian.

42

Untuk mencegah kebocoran dari ruang silinder yang bertekanan tinggi, pada torak dipasang ring torak. Ring torak berfungsi sebagai perapat dan tempat saluran pelumas, untuk melumasi dinding silinder. Piston bekerja pada beban tinggi yaitu temperatur dan tekanan tinggi, dengan alasan tersebut piston akan mengalami pemuaian sehingga bisa bersinggungan dengan dinding silinder. Kondisi tersebut sangat merugikan karena dinding silinder akan cepat aus. Untuk mengatasi kondisi tersebuat antara dinding denga piston diberi jarak atau celah sehingga pada waktu piston mengalami pemuaian masih ada tempat, kontak langsung dengan dinding silinder dapt dihindari C. Kontruksi torak Dapat dilihat pada gambar 4.9. Bagian paling atas adalah kepala torak, biasanya permukaannya datar, tetapi ada pula yang berbentuk cekungan atau cembungan. Bentukbentuk permukaan dari kepala torak difungsikan untuk membantu turbulensi pada waktu kompresi, sehingga capu ran udara bahan bakar lebih homogen

Pada bagian atas torak juga terdapat celah celah untuk pemasangan ring torak dan bentuk bos dibagian tengah torak fungsinya untuk dudukan pen torak. Dengan alasan torak bekerja pada daerah bertemperatur dan bertekanan tinggi juga pada kecepatan tinggi, material torak harus mempunyai kekuatan yang tinggi. Besi cor banyak digunakan tetapi berat, untuk menggantinya digunakan paduan aluminium yang lebih ringan dan konduktifitas panasnya lebih baik. Kelemahan dari paduan aluminium adalah mudah memuai, sehingga pada suhu tinggi ukuran piston mejadi lebih besar, hal ini sangat tidak menguntungkan. Untuk mengatasinya bentuk piston dibuat tidak sama, pada bagian bawah dibuat lebih kecil, sehingga pada waktu memuai bentuknya sama. D. Model torak Berbagai model torak dikembangkan untuk menaikan unjuk kerja dari torak. Material torak yang digunakan harus ringan, mampu beroperasi pada beban tinggi dan konduktiftasnya harus baik. Adapun contoh model-model torak yang banyak digunakan sebagai berikut. [1]Model split piston Torak model ini dilengkap dengan parit-parit bentuk T dan U untuk menampung ekspansi panas dan membentuk celah sisi. [2]Torak model selop

43

Torak model ini dipotong bagian bawahnya untuk mengurangi berat dan mengurangi gesekan. [3]Torak model autotermis Pada bagia atas dibagian dalam piston terdapat plat baja yang mempunyai pemuaian yang rendah, hal ini untuk mengatasi perubahan bentuk yang disebakan panas. [4]Torak lonjong (oval piston) Diameter torak pada bagian bos pena ora dibua lebih kecil sehingga piston kelihan berbenuk oval. Dengan bentuk oval, torak apabila kena panas diameternya akan sama setiap sisinya bila dalam keadaan muai E. Ring torak Pada penjelasan terdahulu bahwa antara piston dan dinding piston terdapat celah (clearence) yang berfungsi sebagai ruang muai piston. Celah ini bisa menimbulkan masalah yaitu kebocoran gas pada waktu langkah kompresi dan tenaga. Untuk mengatasi hal tersebut pada piston diberi seal atau perapat sehingga kebocoran dapat dihindari. Perapat tersebut berbentuk ring . Adapun fungsi ring piston secara umum adalah sebagai berikut. [1] Menjaga agar gas tidak keluar silinder selama langkah kompresi atau langkah tenaga. Pada langkah ini perbedaan antara tekanan dalam silinder dengan luar silinder sangat besar sehingga ada kemungkinan gas bisa keluar melalui celah-celah antara piston dengan silinder. [2] Sebagai komponen pelumasan yaitu ring piston akan mengikis minyak pelumas di dinding silinder adan sekaligus mencegah minyak pelumas masuk ke ruang bakar. [3] Karena ring piston bersingungan langsung dengan dinding silinder, maka ring piston bisa sebagai media untuk menyalurkan panas dari piston kedinding silinder.

ring torak kompresi pelumas

Gambar 4.9 Piston dan batang penghubung Material ring piston terbuat dari besi cor khusus, berbentuk lingkaran berdiameter lebih besar dari diameter piston, untuk memudahkan pemasangan pada piston ring piston dipotong. Ada beberapa model potongan yaitu ; [1] butt t, [2] angle t, dan [3] gap t. Celah sambungan ( gap t) harus disesaikan dengan sepesifikasi mesin. Bila celah sambungan terlalu besar akan mengakibatkan kebocoran gas, bila terlalu kecil ujungujungnya akan bersentuan dan apabila mememuai akan merusak ring piston.

44

Model ring pegas ada dua yaitu

[1] Ring kompresi, Fungsi ring ini adalah mencegah gas kelua pada waktu langkah kompreasi dan ekspansi. Ring kompresi dipasang berurutan pada posisi atas piston. Potongan ring diposisikan antara satu dengan yang lainnya pada posisi 1200, atau 1800, dengan maksud untuk untuk mencegah kebocoran. [2] Ring oli. Fungsi dari ring ini adalah untuk mengikis kelebihan oli pada dinding silinder dan untuk mecegah agar minyak pelumas tidak memasuki ruang bakar. F. Batang torak Batang torak atau batang penerus (conecting rod) adalah komponen yang meneruskan tenaga dari torak ke poros engkol. Dengan batang torak ini gerakan torak yaitu translasi bolak-balik dtubah menjadi gerakan rotasi pada poros engkol. Bentuk dari batang torak dapat dilihat pada gambar 4.10. Bagian ujung yang disambung dengan pen pada torak berbentuk lebih kecil dan ujung satunya yang terhubung lansung dengan poros engkol berbentuk lebih besar. Pada bagian ujung yang besar dibuat dalam bentuk split dan dipasang pada pin engkol dengan baut-baut yang dibuat dari logam khusus. Sama dengan torak, batang torak juga bekerja pada beban tinggi secara berulang ulang. Temperatur pada batang torak juga masih tinggi karena bersinggungan langsung dengan torak. Dengan alasan tersebut batang torak dibuat dengan baja khusus. Pada ujung kecil sampai ujung besar dari batang torak diberi lubang pelumas untuk melumasi bagian bagian dari batang torak mulai dari pen torak sampai pada pin engkol. Pada ujung kecil sistem pelumasanya dengan percikan. Pada bagian ujung besar dipasang bantalan untuk mencegah keausan.

Gambar 4.10 Kontruksi dari batang penghubung 4.1.4. Poros engkol Fungsinya sama dengan batang torak yaitu meneruskan tenaga dari torak. Bedanya batang torak melakukan gerakan gabungan translasi dan rotasi, poros engkol hanya bergerak rotasi saja. Adapun kontruksi dari poros engkol dapat dilihat pada gambar. Jadi bagian bagian dari poros engkol adalah crank journal yang ditumpu pada crankcase dengan bantalan dan erupakan pusat tumpuan dan putaran. Crank pin adalah komponen dari poros engkol dimana batang torak dipasang. Antara crank journal denga crank pin dihubungkan dengan crank arm.

45

Gambar 4.11 Poros engkol Pada bagian ujung dari poros engkol dibuat alur untuk pemasangan dari roda gigi timing untuk menggerakan sumbu nok (chamsaft) dan puli untuk menggerakan pompa dan generator. Bagian ujung satunya dipasang roda gaya atau roda penerus. Pada mesin segaris jumlah crankpin sama dengan jumlah silinder dan untuk bentuk V jumlahnya adalah setengahnya. Jumlah crank jurnal bertambah banyak pada mesin putaran tinggi atau beban tinggi. Putaran poros engkol bervariasi dari putaran rendah sampai putaran tinggi. Beban yang diitanggung oleh poros engkol tidak hanya dari putaran, tetapi juga dari dorong aksial batang penerus, akibatnya poros engkol akan bergetar dan cenderung tidak stabil, bantalan akan cepat aus. Pada mesin multi silinder kondisi ini diatasi dengan mengatur posisi crank pin tidak pada satu garis dengan crank jurnal, tetapi membentuk sudut tertentu. Disamping itu, pada poros engkol juga dipasang massa penyeimbang (balance weight) untuk meyerap energi yang berlebih. Untuk megurangi getaran dan pembebanan yang tidak merata, urutan pembakaran juga harus diatur sehingga mempunyai waktu yang sama setiap dua putaran poros engkol. Dengan pengaturan tersebut, langkah tenaga menjadi teratur dan dorongan batang torak ke poros engkol bergantian dengan teratur. 4.1.6. Roda gaya Pada mesin 4 tak dalam satu siklus kerja dengan dua putaran poros engkol hanya ada satu langkah tenaga. Ini berarti poros engkol mendapatkan tenaga putar dari langkah tenaga saja, untuk langkah lainnya memerlukan tenaga. Agar dapat bekerja untuk langkah lainya, poros engkol harus dapat menyimpan energi dari langkah tenaga. Bagian komponen mesin yang berfungsi menyimpan energi atau tenaga putar ini disebut roda gaya atau roda penerus. Roda penerus dipasang pada ujung poros engkol dan dilengkapi dengan ring gear yang akan dihubungkan dengan gigi pinion starter. Roda penerus berbentuk piringan dan terbuat dari material besi cor [ gambar] 4.1.7. Bantalan Untuk mecegah keausan karena gesekan-gesekan pada setiap tumpuan-tumpuan dipasang bantalan (bearings). Pada poros engkol bantalan dipasang pada crank jurnal

46

dan crank pin. Untuk membantu mengurangi gesekan dan sekaligus mendinginkan bantalan-bantalan, minyak pelumas dialirkan melalui celah-celah minyak pelumas Bantalan-bantalan yang digunakan pada jurnal poros engkol disebut dengan bearing utama dan yang digunakan pada bagian ujung besar batang torak disebut bantalan batang torak. Bentuk dari bantalan adalah split yang dipakai pada jurnal poros engkol dan bentuk split tunggal pada bantalan pena torak yaitu bushing.

Gambar 4.12 Bantalan 4.1.8. Mekanik Katup Katup merupakan komponen mesin yang berfungsi sebagai laluan udara dan bahan bakar masuk silinder (katup masuk) atau sebagai laluan gas sisa pembakaran keluar silinder (katup keluar]. Untuk mengatur membuka dan menutupnya katup diperlukan mekanisme katup.

Gambar 4.13 Mekanik katup Ada beberapa mekanisme katup yaitu [1] Susunan katup sisi ( Side Valve) Susunan katup sisi kontruksinya sangat sederhana, mekanik katupnya tidak rumit dan dipasang disisi silinder, komponennya terdiri dari katup sendiri, pegas katup, pengangkat

47

katup (valve lifter), nok dan poros nok. Pergerakan katup membuka dan menutup dilakukan oleh nok pada poros nok yang diterukan oleh pengangkat katup. Poros nok ditempatkan paralel disamping poros engkol. Karena letaknya dibagian sisi silinder tidak dikepala silinder, menjadikan kontruksi silinder menjadi sagat sederhana. [2] Susunan katup kepala (Overhed valve) Mekanik katup terdiri dari katup, push rod, valve lifter,rocker arm. Posisi katup dikepala silinder baik katup isap atau katup buang. Cara kerja dari mekanik adalah sebagai berikut. apabila pengangkat katup didorong nok, push rod terdorong keatas, push rod akan mendorong salah satu ujung dari rocker arm dan ujung rocker arm yang lainnya akan menekan katup kebawah dan katup mulai terbuka. Nok kemudian berputar, dorongan push rod menjadi hilang, rocker arm menjadi bebas, demikian juga katup menutup kembali karena gaya pegas. Seperti yang telah disebutkan bahwa katup terletak pada kepala silinder, posisi ini membentuk ruang bakar yang lebih longgar dengan katup yang bisa diperluas untuk memaksimalkan pengisihan. [3] Susunan katup kepala dengan poros nok diatas kepala silinder Mekanik katup terdiri dari komponen yang sama dengan jenis yang kedua, perbedaannya terletak pada poros noknya terletak pada kepala silinder (over head camshaft). Pengembangan mekanik katup jenis ini adalah untuk menaikan performasi katup dalam merespon kondisi mesin putaran tinggi. Pada mekanik katup jenis kedua dimana poros nok terletak pada sisi silinder bagian bawah, dalam merespon untuk pembukaan jalannya terlalu panjang, melewati beberapa komponen yaitu lifter, push rod kemudian rocker arm baru menekan katup. Apabila cara kerja disederhanakan yaitu menghilangkan push rod dan lifter, dengan memasang poros nok diatas kepala silinder, kemudian dilengkapi dengan penumbuk katup (valve rocker arm), katup akan lebih cepat merespon pergerakan nok untuk pembukaan dan penutupan

48

BAB 6 KELENGKAPAN MESIN

Motor bakar adalah suatu mesin konversi energi yang kompleks. Sumber energi berasal dari energi kimia bahan bakar. Dengan proses pembakaran energi kimia pembakaran akan terlepas menjadi energi panas. Dengan berbagi jenis komponen mesin yang saling bekerja serentak akan mengubah energi panas menjadi energi mekanik poros, yaitu kerja berguna. Pada proses peralihan energi diperlukan peralatan bantu yang akan mejamin berlangsungnya proses tersebut dengan lancar dan efisien. Bagian penting yang bergerak pada mesin telah dibicarakan pada pasal terdahulu. Dalam keadaan tersebut, mesin belum dapat bergerak dan hidup sebagaimana mestinya. Untuk itu masih diperlukan kelengkapankelengkapan lainnya. Kelengkapan-kelengkapan yang dibutuhkan oleh suatu motor bakar adalah sistem pelumasan, sistem pendinginan, sistem bahan bakar, sistem pengapian, sistem starter dan sistem pembuangan gas bekas. Dengan kelengkapan mesin tersebut mesin akan bekerja sempurna. 6.1 Sistem Pelumasan Semua elemen mesin yang terbuat dari logam akan bergerak relatif antara satu dengan lainnya dapat mengalami hambatan yang besar karena gesekan permukaan. Karena hal tersebut, fungsi pelumas menjadi sangat penting. Dengan pelumasan dapat dihindari kontak langsung dari dua bagian logam mesin yang bergesekan. Pada gambar 13.1 diperlihatkan pelumasan poros dengan bantalannya. Komponen- komponen mesin akan terselimuti oleh lapisan pelumas sehingga antara bagian satu dan lainnya seperti tidak bersentuan. Kondisi akan menimbulkan gaya gesek yang kecil antara komponen mesin. Secara garis besar fungsi pelumasan adalah sebagai berikut: 1. Mengurangi gesekan yang timbul antar komponen mesin sehingga pergerakan komponen mesin menjadi lebih ringan. 2. Menyerap panas yang timbul karena pergesekan antara komponen-komponen mesin, hal ini menguntungkan karena komponen mesin terhindar dari o v e r h e a t i n g atau panas berlebih. 3. Khusus pada pelumasan di silinder akan memperbaiki kerapatan antara torak dan silinder. 4. Mencegah abrasi dan korosi komponen-komponen mesin. Untuk menjamin keberlangsungan proses pelumasan pada waktu operasi mesin sehingga komponen-komponen mesin terlumasi semua, pelumas harus disirkulasikan. Sistem yang menjamin keberlangsungan proses pelumasan pada mesin disebut sistem pelumasan.

bantalan

Gambar 13.1 Pelumasan pada bantalan

49

A. Minyak pelumas Pelumas merupakan zat cair yang mempunyai kekentalan tinggi yang dihasilkan dari proses pengolahan minyak bumi. Untuk menambahkan kemampuannya, pelumas banyak dicampur dengan bahan aditif. Selain dari pengolahan minyak bumi, adapula yang diperoleh dari bahan-bahan organik lainnya, misalnya minyak jarak, minyak sawit dan kastrol. Agar pelumas mempunyai kemampuan pelumasan yang baik maka pelumas yang baik harus mempunyai persyaratan sebagai berikut: 1. Viskositas minyak mesin harus sesuai dengan jenis operasi mesin yang bersangkutan. Jika viskositasnya terlampau rendah akan mengakibatkan overheating pada mesin. Sebaliknya jika viskositas minyak tersebut terlampau tinggi, tahanan gesek akan bertambah sehingga mungkin mesin sukar dihidupkan. 2. Memiliki daya pelapisan atau kelekatan yang baik pada permukaan logam atau komponen-komponen mesin. 3. Tidak mudah bercampur dengan barang-barang lainnya (kotoran-kotoran) 4. Memiliki titik nyala yang tinggi dan sukar menguap sehingga pelumas tidak mudah terbakar pada suhu tinggi. 5. Mempunyai koefesien perpindahan panas konduksi yang baik sehingga mudah memindahkan panas. 6. Mempunyai titik beku yang rendah, hal ini dibutuhkan pada kondisi mesin yang bekerja pada daerah dingin. Secara garis besar pelumas diklasifikasi menurut tiga hal yaitu bahan asal pelumas, viskositas, dan yang terakhir menurut penggunaannya. Uaraian adalah seperti di bawah ini: a. Penggolongan menurut bahan asal Pelumas dibedakan menjadi dua yaitu pelumas mineral dan sintetis. Pelumas mineral dibuat dari bahan dasar (base oil) yang berasal dari minyak mentah (crude oil), dengan tambahan aditif sekitar 10-20%. Sedangkan pelumas sintetik dibuat dari unsur-unsur kimia sintetik, baik bahan dasarnya maupun aditifnya. Bahan kimia yang banyak diaplikasi sebagai pengganti minyak mentah adalah polyalphaole fins, ester berbasa dua, ester organofosfat, ester silikat, glikol polialkilena, silikon atau fluor hidrokarbon. Karena mengandalkan bahan sintetik dan proses pembuatannya pun cukup rumit, maka harga pelumas sintetik menjadi jauh lebih mahal dari pelumas mineral. Pelumas sintetik dipakai pada mesin-mesin yang dioperasikan dalam kondisi kerja yang berat, mobil balap yang terus menerus dipacu pada rpm tinggi, atau pada kondisi “stop and go”, atau kalau memang itu direkomendasikan oleh pembuat mesin. Pelumas sintetik juga diperlukan di daerah yang beriklim sangat dingin seperti di Eropa atau sangat panas didaerah gurun. Dalam kondisi cuaca yang sangat dingin, oli mineral umumnya membeku. Pelumas sintetik memiliki kestabilan cair yang alami, yang memberikan aliran pelumas yang lebih baik di dalam mesin meski temperatur sangat rendah. Pelumas sintetik memang mempunyai kelebihan dibanding oli mineral. Pelumas sintetik umumnya memiliki rentang kekentalan yang sangat luas atau besar sehingga lebih fleksibel beradaptasi terhadap berbagai perubahan temperatur. Bahkan ada oli sintetik yang tingkat kekentalannya sangat ekstrim, misalnya SAE 10W-60 atau 5W-50. Pelumas dengan kekentalan seperti itu dapat dibilang “dingin tidak beku, panas tidak encer”. b. Penggolongan menurut viskositas Viskositas minyak pelumas sangat bergantung terhadap perubahan temperatur. Pada temperatur yang tinggi minyak pelumas cenderung encer dan pada temperatur yang rendah cenderung kental. Society of Automobile Engineers [SAE] yang berkedudukan di Amerika Serikat menggolongkan pelumas berdasarkan penomoran SAE. Dalam keadaan suhu yang sama, semakin besar nomor SAE nya menandakan semakin besar pula viskositasnya. Pada umumnya mobil menggunakan minyak lumas SAE 5 sampai dengan SAE 70. Minyak lumas SAE 40 biasanya dipakai untuk musim panas, sedangkan untuk

50

musim dingin dipakai SAE 20. Untuk musim semi dan musirn gugur dapat dipakai SAE 30 [Tabel 13.1]. Untuk pelumas-pelumas yang dipakai mesin yang beroperasi pada daerah bertemperatur rendah SAE menggunakan huruf "W" [winter], sebagai contoh 5W-20, 5W30, lebih lengkapnya dapat dilihat pada Tabel 13.1. Pada umumnya penomoran dengan simbol "W" dengan viskositas yang sama dengan penomoran tanpa "W" mempunyai keunggulan kemampuan pelumasan yang sangat baik pada daerah dingin, hal ini karena pelumas dapat lebih encer dan mudah bersirkulasi untuk pelumasan, terutama pada waktu start awal dengan kondisi mesin dingin. Sebagai contoh "10W-30" mempunyai kemampuan yang sama dengan pelumas SAE 10W yang bagus pelumasannya pada daerah dingin tetapi mempunyai viskositas yang sama dengan SAE 30 pada T = 1000C jadi penomorannya digabung memjadi "10W-30" . Tabel 13.1 Penomoran SAE dan viskositasnya

SAE Viscosity Grade 10 20 30 40 50

Viskositas pelumas( CentiStokes @ 100° C 3.00 ( 2 - 5) 7.45 ( 6 - 8) 10.90 ( 9 - 12) 13.40 (1 - 16) 3 - 21) 19.10 (1 7

Tabel 13.2 penomoran SAE "W" SAE Viscosity 0W 5W 10W 15W 20W 25W

Viskositas pelumas( CentiStokes @ 100° C 2.8 2.8 3.1 4.6 4.6 9.3

Tabel 13.3 penggunan SAE 16.3 seri x"WTipe SAE untuk mobil penumpang Temperatur lingkungan 00 C 5W-20, 5W-30, 10W-30,10W-40, 20W-50 -180 C

5W-20, 5W-30, 10W-30,10W-40

< -180 C

5W-20, 5W-30

b.Penggolongan menurut penggunaannya Untuk memperoleh hasil pelumasan yang baik maka minyak lumas dibagi dalam beberapa jenjang disesuaikan dengan penggunaannya. Jenis Pelumas

Jenis ML

Jenis MM

Jenis MS Jenis DG

51

Tabel 13.4 Pemakaian pelumas menurut penggunaan Penggunaan Dipakai untuk motor-motor bensin yang beroperasi ringan. Jenis minyak ini tidak mengandung additive. Dipakai pada mesin-mesin bensin kerja sedang, mengandung bahan tambah oxidation inhibitor yang bersifat mencegah terjadinya karat (oxidasi). Dapat dipakai untuk motor bensin yang beroperasi berat. Digunakan untuk motor-motor diesel yang beroperasi normal, dapat juga digunakan untuk motor bensin. Minyak ini mengandung detergen untuk

Jenis Pelumas Jenis DM

Jenis DS

Penggunaan mencegah pembentukan karbon. Selain itu terdapat juga oxidation inhibitor. Umumnya jenis minyak inilah yang banyak digunakan. Digunakan untuk motor-motor diesel yang beroperasi berat, dapat juga digunakan untuk motor bensin. Selain mengadung bahan tambahan, juga mengandung pour point depressant, sehingga minyak ini masih dapat memenuhi syarat walaupun bekerja pada suhu operasi yang tinggi. Oleh karena itu jenis ini disebut juga minyak bermutu tinggi (high grade oil). Biasanya dipakai untuk motor-motor diesel yang penggunakan bahan bakar bermutu rendah. Jenis ini masih mengandung bermacam-macam bahan tambahan dan harganya pun mahal, sehingga jarang yang menggunakannya.

B. Model pelumasan Bagian-bagian yang bergerak dalam mesin dilumasi dengan empat macam cara yaitu dengan cara percikan (splash), tekanan (force feed), gabungan dari percikan serta tekanan, yang terakhir adalah pelumasan campur bahan bakar dengan pelumas (patrol lubrication). a. Sistem percikan Minyak lumas akan terbawa oleh batang spoon atau dipper pada waktu piston bergerak ke bawah kemudian pelumas dipercikkan oleh ujung bagian bawah connecting rod kepada dinding silinder dan bearing. Konstruksi sistem percikan cukup sederhana, tetapi kendalanya ialah bahwa minyak lumas sangat sulit melalui celah-celah yang sempit. Oleh karenanya sistem ini sekarang jarang sekali digunakan. [gambar 13.2]

gayung pelumas Gambar 13.2 Proses pelumasan percikan b. Sistem penyaluran paksa Mesin yang kompleks terutama pada multisilinder mempunyai banyak bagianbagian yang sempit dan jauh dari jangkauan tangki pelumas. Padahal semua komponen tersebut harus dilumasi, untuk itu diperlukan sistem pelumasan yang mampu mensirkulasikan pelumas ke seluruh komponen atau bagian mesin yang membutuhkan. Untuk mensirkulasikan minyak pelumas, pelumas dipompa sehingga mempunyai energi yang cukup untuk sampai ke bagian-bagian yang harus dilumasi dengan tekanan tertentu. Minyak pelumas terkumpul dalam karter dihisap oleh pompa minyak melalui saringan minyak. Dari sini minyak disalurkan ke bagian-bagian mesin melalui lubang-lubang minyak yang terdapat pada blok silinder, poros engkol dan sebagainya. Sesudah minyak melakukan pelumasan pada bagian-bagian mesin, minyak kembali lagi ke karter.[gambar 13.3]

52

mesin bensin multi silinder 4 tak

mesin bensin 1 silinder 2 tak

Gambar 13.3 Proses pelumasan paksa dan campur Keuntungan dengan sistem ini bahwa semua bagian-bagian pada mesin dapat dilumasi dengan baik. Kerugiannya jika pompa minyak rusak, maka sistem ini tidak dapat bekerja. c. Sistem kombinasi percikan dan tekanan Dalarn sistem ini dipergunakan kedua sistem, sistem percikan dan tekanan. d. Sistem campu ran bahan bakar pelumas. Sistem ini dipakai pada motor dua langkah (2 tak). Pelumas dan bahan bakar dengan komposisi campuran kurang lebih 1: 30 sampai 1 :50 akan berfungsi sebagi pelumas dan sekaligus perapatan antara silinder dan piston pada waktu mesin bekerja. Kerugiannya adalah pelumas ikut terbakar sehingga metode ini sangat boros pelumas [gambar 13.3b]

pompa pelumas

saringan pelumas pan pelumasan Gambar 13.4 Komponen pelumasan dan sirkulasi pelumas

53

Gambar 13.5 Komponen-komponen pelumasan pada mesin disel C. Bagian-bagian utama pada sistem pelumasan tekan 1. Pompa pelumas Pompa adalah alat untuk menaikkan energi fluida yang pada sistem pelumasan ini fluidanya berupa minyak pelumas dengan kekentalan tinggi. Pompa pelumas menghisap pelumas dari karter dan menyalurkan ke seluruh bagian bagian mesin. Saringan minyak dipasangkan sebelum lubang masuk pompa untuk menyaring kotoran-koloran. Pompa minyak digerakkan oleh batang distributor atau gigi sumbu nok. Pompa minyak yang banyak digunakan adalah model roda gigi dan model rotor. a. Pompa pelumas model roda gigi Sistem pelumasan pada mesin membutuhkan pompa yang mampu mesirkulasikan pelumas dengan debit yang rendah tetapi harus mempunyai tinggi tekan yang besar (head tinggi). Pompa yang cocok dengan kondisi ini adalah pompa perpindahan positif model roda gigi. Pompa model roda gigi ini terdiri dari body dan dua buah roda gigi yang berkaitan di dalarn body. Bila salah-satu dari roda-roda gigi ini berputar, maka roda gigi lainnya akan berputar berlawanan arah. Karena itu, minyak yang terdapat di antara celah-celah roda gigi dan body didesak ke luar dari lubang masuk ke lubang buang. Pompa minyak ini mempunyai konstruksi yang sederhana dan dapat bekeria dengan baik.

54

bagian buang gigi yang digerakan gayung pelumas

Gambar 13.6 Pompa minyak pelumas jenis roda gigi b. Pompa model rotor Model pompa roda gigi yang lain yang sering dipakai adalah model pompa rotor. Pada pompa model ini rotor penggerak ( d r i v e r o t o r ) dan rotor yang digerakan ( d r i v e n r o t o r ) berkaitan bersama dalam pompa body seperti terlihat pada gambar. Poros drive rotor dibuat eksentrik terhadap bodinya, dengan demikian pada wkatu drive rotor berputar, driven rotor juga berputar dan volume ruangan di antara rotor-rotor itu akan berubah-ubah. Minyak masuk melalui saluran masuk yang terdapat pada ruang di antara rotor-rotor dan diteruskan ke bagian lainnya dengan jalan memperkecil ruangan d r i v e dan d r i v e n r o t o r . Pompa minyak ini mempunyai kemampuan kerja yang sama dengan pompa minyak model roda gigi. Keuntungan lainnya ialah, pompa minyak mempunyai bentuk yang lebih kecil sehingga banyak sekali digunakan.

Gambar 13.7 Pompa roda gigi jenis rotor 2. Regulator minyak pelumas Sirkulasi minyak pelumas harus diatur sehingga debitnya sesuai dengan yang dibutuhkan. Untuk kepentingan tersebut pada sistem pelumasan selalu dipasang regulator minyak. Hal ini untuk mengatasi kelebihan minyak pelumas apabila mesin bekerja dengan putaran tinggi. Regulator tekanan minyak akan mengatur tekanan minyak agar tidak terjadi penyalu ran yang berlebihan. Pengatur tekanan minyak ini terdiri dari katup yang biasanya berbentuk bola beserta pegasnya dan dipasangkan pada saluran minyak yang terdapat pada pompa minyak. Tekanan minyak harus mengalir pada kondisi tekanan tertentu. Jika kondisi tersebut tidak tercapai, maka akan timbul gangguan dan kesulitan. Kondisi tekanan minyak ini dapat

55

terlihat pada penunjuk tekanan minyak atau pada lampu isyarat yang dipasangkan pada instrumen.

Gambar 13.8 Pengatur tekanan minyak Bila minyak mengalir dalam keadaan normal, lubang by tertutup oleh katup. Tetapi bila jumlah minyak yang mengalir bertambah, tekanan minyak baik dan akan membuka katup sehingga kelebihan minyak akan mengalir kembali ke karter melalui lubang by. 3.

Sistem ventilasi karter

Pelumas pada tangki pelumas (karter) harus dijaga jangan sampai terlalu banyak terkontaminasi dengan air, karena hal tersebut sangat merugikan yaitu menimbulkan korosi pada logam komponen mesin. Untuk keperluan tersebut pada bak karter dipasang ventilasi. Sistem ventilasi ini berfungsi menjaga kekentalan dan kemurnian minyak lumas dari kontaminasi uap air. Penjelasannya adalah sebagai berikut, suhu di dalam bak engkol akan naik pada saat mesin bekerja. Pada keadaan ini bahan-bahan yang tidak terbakar beserta air akan berada dalam kondisi uap. Bahan-bahan tersebut harus segera dibuang. Untuk itu dipasangkan pipa ventilasi yang menghubungkan bak engkol dengan udara luar. 4.

Saringan minyak pelumas

Fungsi utama pelumas adalah untuk mengurangi gesekan langsung antar komponen mesin sehingga permukaan terhindar dari keausan. Akan tetapi untuk dalam jangka waktu tertentu pelumasan akan menjadi kurang efektif karena beberpa alasan, seperti beban mesin yang berlebih, pelumas yang usang tidak diganti. Kondisi ini menyebabkan keausan pada permukaan karena abrasi, korosi dan lainnya, minyak pelumas menjadi kotor mengandung partikel-partikel logam, kotoran dari udara (abu dan debu), karbon dan bahanbahan lainnya yang masuk ke dalam minyak lumas tersebut. Bagian-bagian yang berat akan mengendap, sedangkan bagian-bagian yang ringan akan ikut terbawa melumasi mesin. Akibatnya akan memperbesar keausan dan kemungkinan terijadinya panas yang berlebihan ( o v e r h e a t i n g ) .

Gambar 13.9 Peredaran minyak pelumas dan penyaring minyak elemen

56 katup by

Untuk mengatasi hal tersebut pada sistem pelumasan termasuk komponen pelumasan dipasang saringan pelumas. Saringan pelumas akan menyaring kotorankotoran. Ada kalanya minyak lumas dibersihkan melalui saringan hanya sebagian saja, tetapi adapula seluruhnya. Cara penyaringan sebagian disebut p a r t i a l f l o w t y p e , sedangkan penyaringan seluruhnya disebut f u l l f l o w t y p e [gambar 13.9] Saringan minyak biasanya dipasangkan di bagian luar mesin untuk memudahkan penggantian elemen saringan [gambar 13.10]. Gambar 13.10 memperlihatkan cara kerja saringan minyak. Minyak lumas mengalir dari pompa melalui elemen saringan dan dibersihkan dari semua kotoran. 5. Tangkai pengukur minyak Pelumas yang dipakai akan berkurang volumenya karena beberapa sebab, misalnya kebocoran, terbakar, dan sebab lainnya. Hal ini dapat menyebabkan proses pelumasan mejadi tidak efektif. Untuk mendeteksi jumlah minyak yang bersirkulasi di dalam mesin digunakan tangkai pengukur volume minyak pelumas. Pemeriksaan dilakukan dengan menempatkan kendaraan pada tempat yang datar, kemudian dengan mencabut batang pengukur akan terlihat banyaknya minyak dalam bak engkol serta terlihat pula kualitasnya. Pada tangkai pengukur tersebut terdapat huruf-huruf F dan L. Bila minyak terlihat berada di antara F dan berarti volumenya cukup. Di atas F berarti berlebihan sedangkan di bawah L berarti harus ditambah. 1. Karter 2. Flow full filter 3. Pendingin pelumas 4. Silinder blok 5. Silinder head 6. Saluran menuju silinder head 7. Sensor tekanan 8. Poros rocker arm 9. Penukur tekan 10. Saluran pengisian pelumas

Gambar 13.10 Sirkulasi pelumas pada mesin multisilinder 6.2. Sistem Pendinginan Mesin bensin merupakan mesin panas yang mengubah energi kimia bahan bakar melalui proses pembakaran. Dari proses pembakaran tersebut dihasilkan energi yang akan digunakan untuk menjalankan kendaran. Tidak semua energi dapat diubah menjadi

57

energi berguna, tetapi hanya kira-kira 25% digunakan sebagai tenaga penggerak, sebagian lainnya sekitar 45% hilang terbawa gas buang dan hilang akibat gesekan-gesekan, sedangkan sisanya kira-kira 30% diserap oleh bagian-bagian mesin itu sendiri. Panas yang diserap ini harus segera dibuang untuk menghindari panas yang berlebihan yang dapat pula mengakibatkan mesin menjadi retak dan terjadi kegagalan operasi mesin. Untuk itu sistem pendinginan dimaksudkan untuk mengatasi keadaan tersebut. Selain itu juga untuk memelihara suhu yang tetap dalam mesin, sebab mesin yang terlampau dingin akan mengakibatkan pemakaian bensin menjadi boros. Secara garis besar pendinginan mesin dibagi menjadi dua, yaitu dengan pendinginan air dan pendinginan udara. Pemilihan sistem pendinginan menggunakan udara atau pendinginan air bergantung dari jenis mesinnya. Kebanyakan untuk mesin multisil inder menggunakan pendinginan air.

Gambar 13.11 Proses pendinginan pada mesin A. Pendinginan air Air mempunyai keunggulan dibanding dengan fluida zat cair lainnya yaitu mempunyai kemampuan untuk menyerap panas yang baik. Dengan alasan tersebut air banyak dimanfaatkan untuk pendinginan. Di dalam sistem pendinginan air [gambar 13.12], pada blok silinder terdapat mantel pendingin yang menyelubungi silinder-silinder motor, kepala silinder. Mantel pendingin berhubungan dengan radiator yang dipasangkan di bagian depan mesin. Air yang telah panas dalam mantel dialirkan ke radiator untuk didinginkan. Pendinginan air ini dilakukan oleh udara yang mengalir melalui kisi-kisi radiator, sedangkan tarikan udara dilakukan oleh kipas yang digerakkan oleh mesin. Dibandingkan dengan pendinginan udara, pengontrolan suhu pendinginan dalam sistem ini ternyata lebih mudah. Selain itu dapat pula diperoleh hasil pendinginan yang merata. Untuk mengatur temperatur kerja air pendingin agar tetap stabil, pada sistem pendinginan dipasang termostat atau katup pengatur sirkulasi yang merespon

58

temperatur. Pada gambar 13.13 terlihat dua model sirkulasi air pendingin. Model A, temperatur mesin masih dingin, sirkulasi air masih di dalam mesin termostat masih menutup sehingga air pendingin belum mengalir ke radiator. Model B, temperatur mesin sudah di atas temperatur kerja, termostat membuka sehingga air pendingin mengalir ke radiator untuk didinginkan.

termostat Gambar 13.12 Sirkulasi pendingin air pada kondisi mesin dingin dan mesin panas Sirkulasi air pendingin melalui dua cara yaitu a. Sirkulasi alam (nat ural circulat ion) b. Sirkulasi tekanan ( f o r c e d c i r c u l a t i o n) a Sirkulasi alam. Karakteristik air sangat bergantung dari perubaha suhu, seperti berat jenis air akan berubah apabila suhu berubah. Sifat seperti ini dimanfaatkan untuk proses sirkulasi pada sistem tertutup pada saluran. Pada sisitem pendingan dengan sistem seperti ini disebut dengan sistem sirkulasi alam [gambar 13.13]. Penjelasannya adalah sebagai berikut, berat jenis air akan turun bila suhunya bertambah, dengan kata lain air lebih ringan dan apabila suhunya turun berat jenis akan naik atau air lebih berat. Sirkulasi alam bekerja atas dasar adanya perbedaan berat jenis air tersebut. Air yang telah panas (lebih ringan) di dalam mesin akan naik ke bagian atas radiator [3] kemudian didinginkan dengan udara

59

[1] dari kipas [2] akibatnya suhunya turun dan mengalir ke bagian bawah radiator untuk seterusnya masuk kembali ke dalarn mesin.

sirkulasi alam

sirkulasi paksa Gambar 13.12. Model sirkulasi air pendingin

Sistem pendingian sirkulasi alam hanya cocok dipakai pada mesin- mesin beban ringan. Hal ini karena jumlah panas per satuan waktu yang dapat diambil oleh sistem pendinginan ini relatif kecil. Untuk volume air yang bersirkulasi besar pada mesin-mesin beban lebih berat, sirkulasi alam sangat tidak efektif, karena waktu yang diperlukan untuk pendinginan tidak cukup. b Sirkulasi paksa Untuk memperbesar jumlah panas yang dapat diambil tiap satuan waktu, sirkulasi air harus dibantu dengan menggunakan pompa sehingga laju aliran air sirkulasi akan bertambah. Pompa air dipasangkan dibagian atas mesin, diputarkan melalui tali kipas (fanbelt). Air mengalir dari mesin melalui pompa untuk diteruskan menuju radiator. Dan setelah didinginkan selama melalui radiator, air ini kembali lagi masuk ke mesin. Kondisi pendingan menurut sistem ini lebih baik daripada sistem sirkulasi alam. B. Komponen komponen sistem pendinginan Komponen-komponen yang penting antara lain meliputi mantel pendingin, radiator, pompa air, termostat, kipas, dan selang sirkulasi. a. Mantel pendingin Pada blok mesin yang menggunakan sistem pendinginan air selalu terdapat mantel pendingin yang mengelilingi silinder-silinder dan kepala silinder. Mantel pendingin tersebut berfungsi untuk mendinginkan bagian-bagian silinder dan ruang bakar secara efektif karena bagian-bagian ini cepat sekali menjadi panas. Pada gambar 13.12 terlihat mantel pendingin pada kepala silinder dan blok silinder dibuat sedemikian rupa sehingga dapat berhubungan satu dengan lainnya. Mantel pendingin kepala silinder berhubungan dengan tangki radiator bagian atas dan mantel pendingin blok silinder berhubungan dengan tangki radiator bagian bawah. Di bagian bawah blok silinder dilengkapi dengan kran pembuang air untuk membuang air pendingin.

60

b. Radiator

tutu p radiator tangki Gambar 13.14 Radiator atas tangki Proses pendingian air terjadi pada radiator. Radiator dipasangkan di bagian depan penyimpan kendaraan. Radiator terdiri dari dua buah tabung air yang terletak di bagian atas dan bawah. Kedua tabung ini dihubungkan oleh kisi-kisi pendingin. Pada tabung air yang terletak di bagian atas radiator terdapat lubang pengisian air, pipa pemasukkan air dari mantel dan pipa pembuangan. Sedangkan pada tabung lainnya yang terletak di bagian bawah terdapat keran pembuang air dan pipa air yang menghubungkan bagian ini dengan mantel air pada mesin. Kisi-kisi pada radiator terdiri dari beberapa saluran air yang biasanya berbentuk pipa yang pipih. Air dari tabung atas mengalir melalui saluran ini menuju tabung bawah. Agar jumlah panas yang terserap lebih banyak, pada kisi-kisi ini dipasangkan sirip-sirip pendingin, sehingga luas permukaan yang didinginkan menjadi lebih besar. Udara yang dihisap kipas mengalir melalui sirip-sirip tadi dan mengarnbil panas sebanding dengan jumlah udara yang mengalir per satuan waktu serta perbedaan suhu antara sirip-sirip itu sendiri. Pada saat kendaraan berjalan, jumlah aliran udara yang melalui sirip-sirip tadi bertambah. c. Pompa air Pompa air berfungsi memberikan tenaga kepada air untuk dapat melakukan peredarannya. Untuk itu biasanya digunakan pompa sentrifugal yang dipasangkan di bagian depan blok silinder. Gerak putar pompa diperoleh dari putaran poros engkol melalui tali kipas (fan belt). d. Termostat. Suhu kerja mesin yang terbaik terjadi manakala air pendingin mencapai suhu 800900°C. Suhu tersebut harus dapat dicapai dengan cepat segera setelah mesin hidup. Selain itu dalam keadaan cuaca dingin, mesin harus tetap dalam kondis suhu kerjanya. Untuk maksud tersebut mesin dilengkapi dengan thermostat Thermostat adalah semacam katup otomatis yang bekerja atas dasar pengaruh suhu air pendingin dan biasanya dipasang di dalam saluran air yang ke luar dari kepalas silinder. Termostat akan menutup bila suhu air pendingin masih rendah dan baru akan membuka setelah suhu air cukup tinggi. Dewasa ini dikenal dua mcam termostat, yaitu model bellow dan model wax. Pada model yang pertama, bellow tembaga diisi dengan cairan yang mudah menguap (volatile liquid) seperti ethyl atau methyl alkohol. Apabila suhunya rendah, maka bellow akan mengerut dan menutup katup sehingga air yang mengalir menuju radiator terhenti. Dengan demikian sirkulasi air hanya terjadi pada mantel air sampai suhunya segera naik. Jika telah panas, volatile liquid akan memuai dan membuka katup.

61

Pada umumnya sekarang ini banyak dipakai model wax. Cara kerjanya sama dengan model bellow, hanya pada jenis ini digunaKan sifat suhu expansi parafin untuk membuka dan menutup katupnya. katup jinggle

pendorong Gambar 13.15 Termostat e. Kipas Kipas berfungsi menyernpurnakan sistem pendingin pada radiator dengan jalan mempercepat aliran udara pada saat mesin hidup. Gerak putar kipas diperoleh dari poros katup by engkol melalui tali kipas bersamaan dengan berputarnya pompa. f. Pipa-pipa pada sistem pendingin. Pipa-pipa yang menghubungkan komponen-komponen pada sistem pendingin terbuat dari karet agar dapat menyerap getaran dan mudah memasang atau melepaskannya. Pipa di bagian atas disebut pipa outlet dan dibagian bawah disebut pipa inlet . C. Pendingin udara. Sistem pendinginan dengan menggunakan air sangat efektif kalau diterapkan pada mesin-mesin bersilinder banyak atau lebih dari satu. Untuk mesin-mesin satu silinder penggunaan air sebagai pendingin sangat tidak efektif, hal ini karena jumlah panas yang dilepas mesin satu silinder ( s m a l l e n g i n e ) tidak besar dibandingkan dengan multisilinder. Untuk mesin-mesin satu silinder media pendinginnya biasanya adalah udara. Pada mesin yang menggunakan sistem pendinginan udara, panas diambil langsung oleh udara melalui sirip-sirip pendingin. Sirip-sirip ini dipasangkan di sekeliling silinder dan kepala silinder. Hembusan udara dilakukan oleh kipas [gambar 13.16] atau dapat juga terjadi pada saat kendaraan berjalan [gambar 13.17]

Gambar 13.16 Pendingin udara paksa dan pendingin udara alamiah

62

C. Sistim Bahan Bakar Syarat utama proses pembakaran adalah tersedia bahan-bakar yang bercampur dengan baik dengan udara dan tercapainya suhu pembakaran. Pada motor bensin proses pencampuran bahan-bakar udara terjadi pada karburator. Pada karburator bahan bakar disuplai dari tangki bahan bakar dengan menggunakan pompa bensin dan udara dihisap dari lingkungan setelah melewati saringan udara. Pada gambar dibawah ini adalah skema sistem bahan bakar bensin.

Gambar 14.20 Sistem bahan bakar C.2.1 Tangki bahan bakar Pada tangki bahan bakar terdapat saluran masuk dan keluar untuk mengisi dan menyalurkan bensin ke dalam sistim, dinding permisah (separator) untuk mencegah goncangan bensin apabila kendaraan berjalan atau berhenti mendadak. Hal ini dimaskudken agar penyaluran bensin ke calam sistim tidak terhenti. Terdapat juga pipa udara untuk ventilasi yang menghubungkan tangki dengan udara luar.

Gambar 14.22 Tanki bahan bakar C.2.1 Saringan bahan bakar. Untuk menjamin bensin yang masuk karburator bersih dari kotoran-kotoran, pada jalur antara tangki dan pompa bensin dipasang saringan bensin. Dengan seperti itu, bensin yang masuk karburator bersih bebas dari kotoran yang bisa menyumbat saluransaluran pada karburator.. Bagian -bagian saringan bensin dapat dilihat pad gambar

63

C.2.4 Pompa bahan bakar. Pompa bahan bakar berfungsi menghisap bensin dari tangki dan meneruskan ke karburator. Jenis pompa bensin ada dua yaitu pompa hahan bakar mekanik dan pompa bahan bakar listrik.

Gambar 14.24 pompa bensin mekanik a. Pompa bahan bakar mekanik Gambar 14.24 memperlihatkan konstruksi pompa bahan bakar mekanik. Pompa bekeria dengan adanya dorongan nok pada rocker arm. b.Pompa bensin listrik. Berbeda dengan pompa mekanik yang digerakan dengan rocker arm, pompa bensin listrik menggunakan energi listrik sebagai sumber tenaganya. Pompa bensin listrik terbagi dalam beberapa jenis diantaranya ialah model diafragma dan model plunger. a. Pompa bensin listrik diafragma. Dengan memberikan arus listrik melalui kunci kontak, maka dalarn lilitan akan terjadi medan maknit yang akan menarik armature, Gerakan armature im dihubungkan dengan diafragma yang selanjutnya mengisap dan menekan bensin melalui katup masuk dan katup keluar. b. Pompa bensin listrik plunger. Lilitan kawat pada motor listik akan menerima arus secara periodik sehingga terjadi gerak bolak balik pada plunger. Gerak plunger im mengisap dan menekan bensin melalui katup masuk dan katup keluar.

Gambar 14. 25 Pompa bensin listrik

64

C.2.5. Saringan udara

Gambar 14.26 Saringan yang menggunakan kertas dan peredam udara Udara yang masuk ke dalarn silinder harus sebersih mungkin. Abu yang terbawa masuk ke dalam silinder akan melekat pada dinding silinder dan mengotori minyak lumas yang tentunya akan memperpendek umur mesin. Untuk mencegah hal ini maka perlu dipasang saringan udara. Selain berfungsi ihkan udara, juga menghilangkan suara desis udara yang masuk dengan cara mengurangi kecepatan masuknya. Saringan ini dipasangkan pada saluran masuk udara pada karburator. Dua jenis saringan udara yang dipakai adalah jenis elemen kertas dan jenis oil bath (jenis minyak)

Gambar 14.27 Saringan udara model minyak C.2.5. Intake manifold. Saluran masuk dibuat berbentuk pipa yang bercabang dengan tujuan untuk menyalurkan udara bensin dari karburator ke silinder-silinder. Intake manifold dipasangkan disisi kepala silinder dan hiasanya terletak sejajar dengan exhaust manifold.

Gambar 14.28 Intake manifold C.2.6.Karburator. Karburator adalah komponen utama mesin konvensional sebagai tempat proses pencampuran antara bahan bakar dan udara. Hasil dari proses pencampuran bahanbakar udara harus sehomogen mungkin sehingga setelah masuk silinder dan mengalami proses pembakaran akan menghasilkan daya yang besar dan ekonomis. a. Prinsip dan konstruksi dasar karbutator. Garnbar 40 memperlihatkan bentuk dasar karburator sederhana. Karbourator dibagi dalam dua bagian yaitu ruang pencampur ( m i x i n g c h a m b e r) dimana bahan bakar dicampur dengan udara; dan ruang pelampung f l o a t c h a m b e r dimana tersimpan sejumlah bensin dalam volume tetap.

65

Dibagian tengah mixing chamber terdapat penampang yang mengecil, bagian disebut venturi. Main nozzle yang terletak di tengah venturi akan mengeluarkan bensin pada saat motor berada di atas putaran idling. Di sebelah bawahnya terdapat throttle valve dan nozzle untuk kecepatan rendah. Throttle ini merupakan katup yang berbentuk piringan dan berfungsi mengatur jumlah campuran bahan bakar-udara yang akan masulk kedalam silinder motor

Gambar 14.29 Cara kerja sebuah karburator sederhana Throttle dihubungkan dengan pedal akselerasi atau pedal gas yang terletak di ruangan kemudi untuk memudahkan pengaturan kecepatan oleh si pengemudi. Katup choke terletak di atas venturi dan berfungsi mengatur jurnlah udara yang masuk ke dalam karburator. Ruang pelampung merupakan suatu tempat seperti cawan (mangkuk.) yang dibuat dengan cara dituang dan digabungkan integral dengan mixing chamber. Di dalamnya terdapat pelampung dan katup jarun (needle valve). Bensin yang diterima dari pompa ditampung pada ruang pelampung dan pelampung berfungsi memelihara tinggi permukaan yang tetap. Pada saat motor melakukan langkah isap, tekanan di dalam silinder akan turun sehubungan dengan gerak torak kebawah yang memperbesar volume ruangan. Akibat perbedaan tekanan ini udara akan mengalir kedalam silinder melalui saringan udara, karburaotr dan intake manifold. Bila udara tersebut mengalir pada saluran yang menyempit (pada venturi), maka kecepatannya bertambah dan tekanannya turun, sehingga bensin keluar melalui main nozzle. Kemudian bensin tadi tertiup oleh arus udara yang deras dan terjadilah penguapan. Campuran udara bahan bakar yang telah menguap ini terus masuk ke dalam silinder. Prinsip kerja karburator ini hampir tidak ada bedanya dengan semprotan pembasmi nyamuk yang biasa digunakan di rumah. b. Cara kerja karburator. Berikut ini akan diuraikan cara kerja karburator sederhana Di dalarn karburator ini terdapat beberapa circuit untuk memenuhi kebutuhan kerjanya. 1

Float circuit.

Float circuit berfungsi menyimpan hensin yang diberikan oleh pompa untuk sementara waktu . Disini diusahakan agar volumenya selalu tetap.

66

Gambar 14.30 Float circuit 2.

Low speed circuit.

Low speed circuit berfungsi menyediakan bensin pada saat putaran motor masih rendah. Pada waktu putaran idling dimana pedal akselerasi (pedal gas) tidak ditekan throttle masih menutup sehingga arus udara yang melalui venturi hanya bergerak lambat dan main nozzle tidak akan mampu menyalurkan bensin.

Gambar 14.31 Idling / Low speed circuit. 3.

Full throttle circuit.

Bila throttle membuka dan udara tambah cepat, maka tekanan pada ujung nozzle menjadi lebih rendah daripada tekanan didalam float chamber. Akibat perbedaan tekanan ini bensin akan keluar dari nozzle dan akan dipecah menjadi partikel-partikel yang sangat kecil dan arus udara tadi untuk kemudian terbawa masuk ke dalam silinder. Pada saat akhir kerja low speed circuit terjadi overlapping bersamaan dengan primary Full throttle circuit seperti ditunjukkan pada gambar. 14.32. Selanjutnya kedua circuit mi bekerja bersamasama dan pengaturan air fuel ratio pada sistim bahan bakar terutama ditentukan oleh kedua sistim (circuit) ini.

67

Gambar 14.32 F ull t hrot t le circuit . 7. Choke circuit Jika intake manifold dingin, misalnya saja karena motor lama tidak dihidupkan dalam cuaca dingin, maka pada saat pertarna kali menghidupkannya kembali uap bensin akan mengembun dan melekat pada dinding intake manifold sebelum masuk ke dalam silinder motor. Dalarn keadaan ini, campuran yang masuk ke dalam silinder menjadi kurus dan motor sukar dihidupkan. Walaupun kemudian dapat hidup, motor tidak akan dapat berjalan lancar untuk beberapa saat. Untuk mengatasi gangguan tersebut dipasanglah choke circuit.

68

Gambar 14.37 Karburator downdraft,sidedraft dan updraft. d. Macam-macam karburator. a. Karburator downdraft.

b. Karburator sidedraft. c. Karburator updraft. E Exhaust System Fungsi exhaust system (sistim saluran buang) ialah mengeluarkan gas-gas bekas yang dikumpulkan dari dalam silinder-silinder. Exhaust system ini terdiri dari exhaust manifold, exhaust pipe (pipe buang), dan muffler (peredam suara). E.1. Exhaust Manifold Fungsi exhaust manifold (saluran buang) ialah mengumpulkan gas-gas buang dari silinder-silindr kesatu tempat dan disalurkan melalui pipe buang (exhaust pipe). Exhaust manifold ini dipasangkan pada tiap exhaust port yang terdapat pada setiap silinder.

Gambar Sistem pembuangan E. 2.Muffler. Gas buang yang keluar dari motor masih mempunyai tekanan sebesar 3 ~ 5 kg/cm 2 dan suhunya kira-kira 600 ~ 800 Celcius, masih pula terkandung panas sebesar 35 ~ 39%
